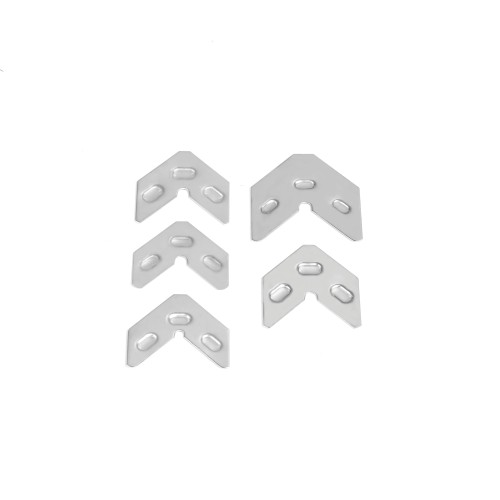

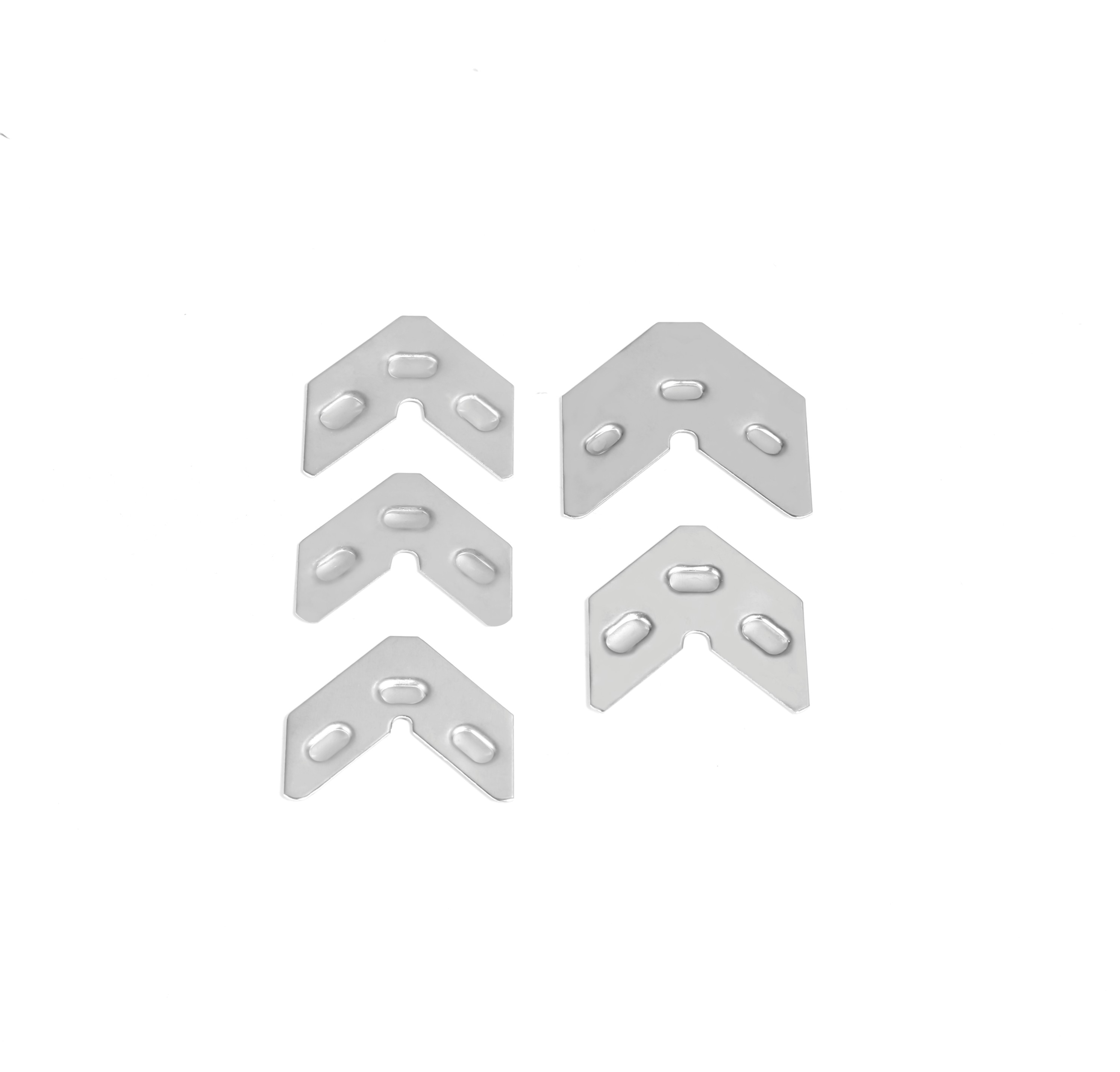

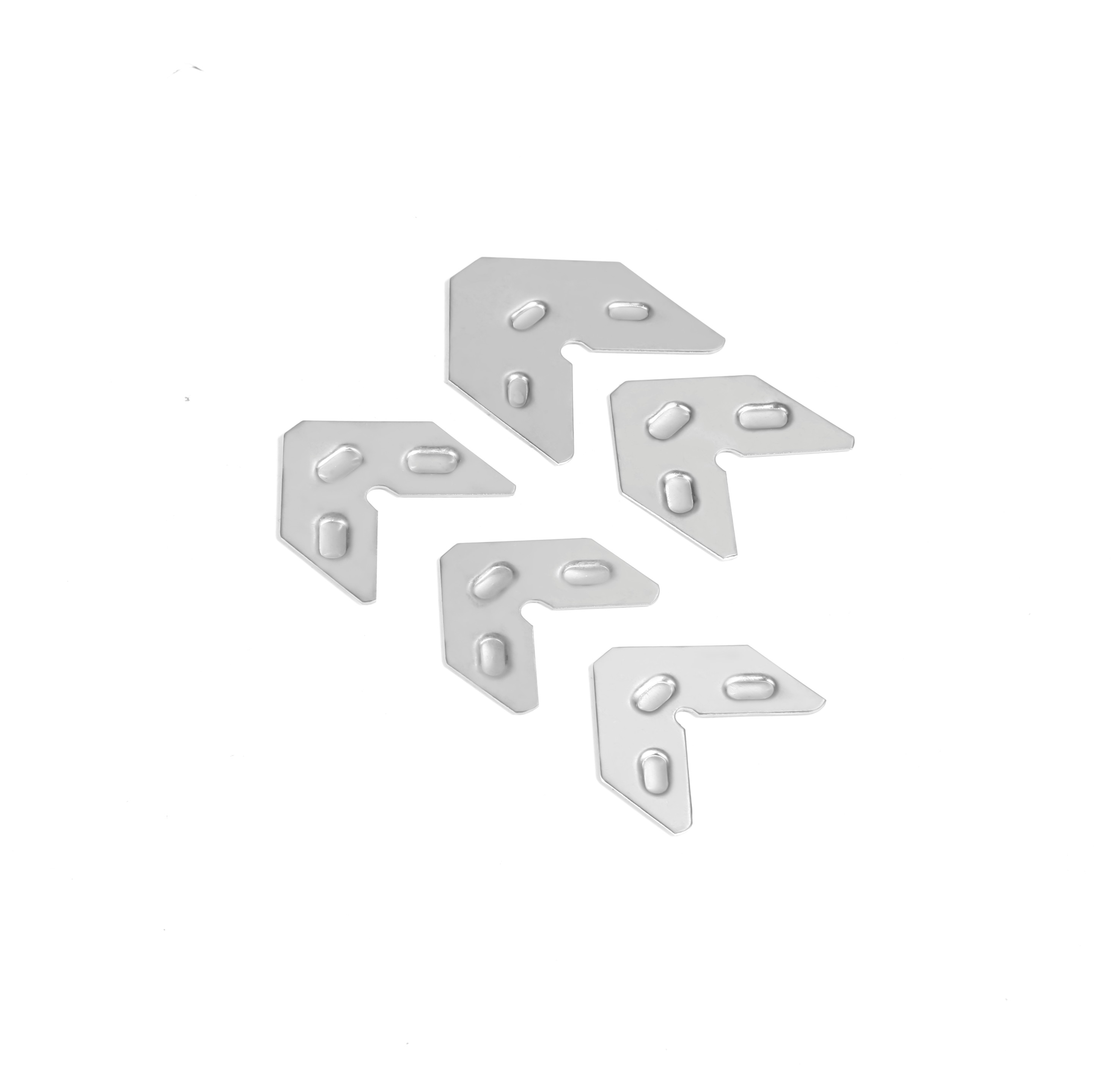

Placa de canto de janela plana em forma de L com pontas elevadas

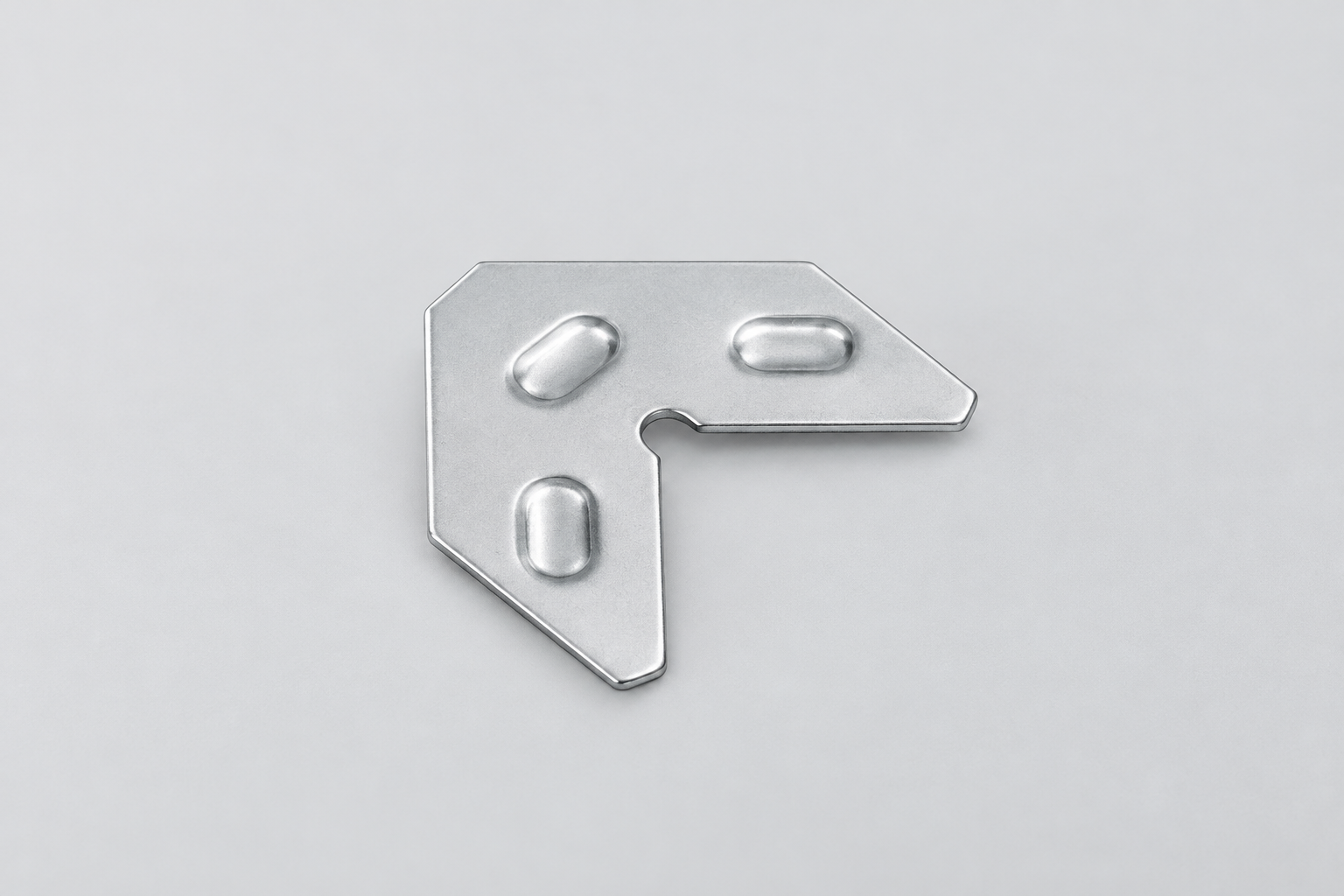

Uma placa de canto de janela plana e em ângulo reto com três pontos elevados em sua face. Compare o contorno, as dimensões das pernas e as posições dos pontos com o perfil de recebimento antes de selecionar o formato desejado.

Aplicação e ajuste

Coloque a placa plana na revisão da junta de canto

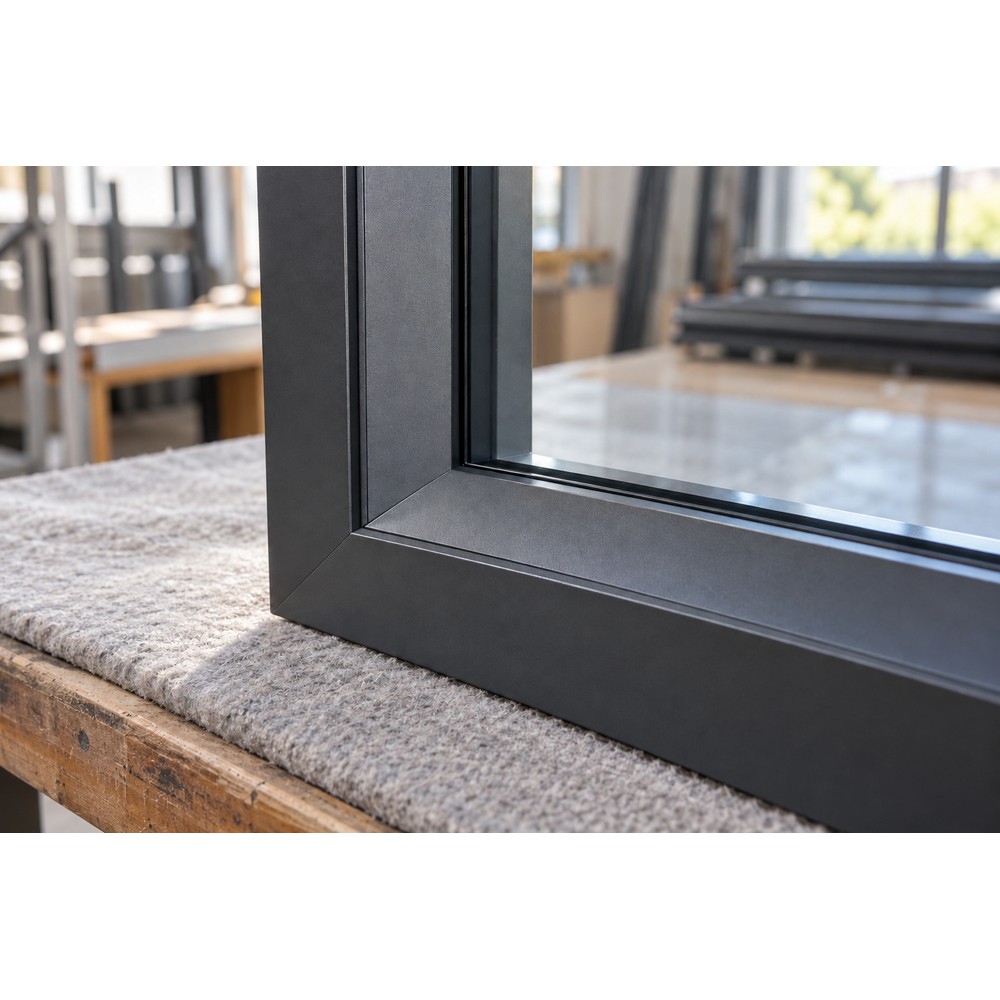

Use um esboço do canto da moldura para identificar a junta onde a placa plana em forma de L está sendo considerada. Compare ambas as pernas e os três pontos elevados com as características do perfil receptor. Mantenha a vista da peça solta e a seção do perfil juntas ao preparar uma consulta correspondente.

• Marque a face e a orientação pretendidas da placa no canto da moldura.
• Meça o espaço de recepção em relação a ambas as pernas e posições de ponto elevado.
• Mostre o arranjo proposto de retenção ou prensagem no desenho do perfil.

Coordenação de perfis

Grave ambos os comprimentos dos braços, a largura e espessura da placa, a forma do canto interno e a posição de cada ponto elevado. Compare essas medidas com a cavidade receptora, profundidade de inserção e superfícies de localização na junta da estrutura.

Quando uma placa de canto solta deve ser adaptada a um perfil

Para uma consulta de montagem de moldura, coloque a placa plana selecionada ao lado de um recorte de perfil e marque a face com os pontos elevados. Fotografe ambas as faces da placa com uma escala e, em seguida, identifique a profundidade de inserção pretendida no esboço do canto. Isso conecta a geometria do componente solto às superfícies que o recebem na junta.

Informações para uma correspondência de configuração

• Comprimento de cada perna medido a partir do canto interno.
• Largura e espessura da placa.
• Diâmetro do ponto elevado, altura e posições centrais.
• Qualquer recurso de entalhe, chanfro ou borda visível na amostra fornecida.

O que deve ser medido em torno dos pontos levantados?

Registre suas posições, diâmetro e altura juntamente com a espessura da placa e as dimensões de ambas as pernas. Relacione essas medidas às características do perfil receptor e ao arranjo de retenção proposto no canto da estrutura.
