Conjunto de gancho de janela dobrado e placa de proteção

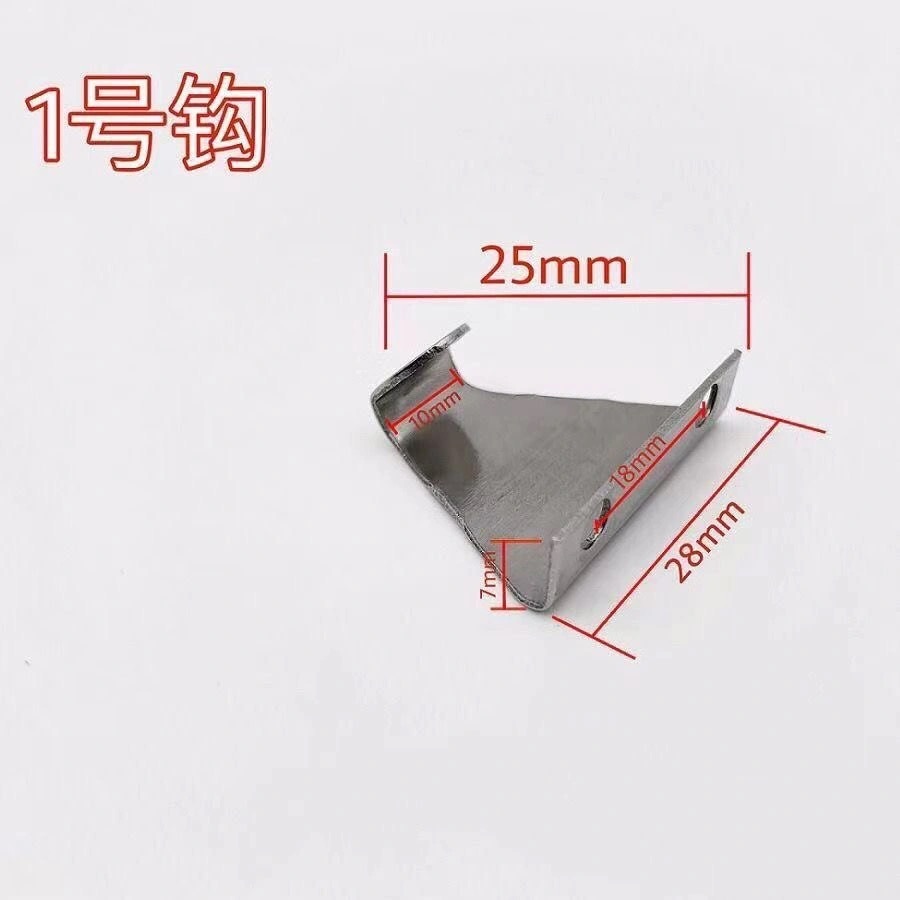

A galeria inclui quatro placas de gancho formadas com diferentes contornos dobrados e padrões de montagem. Os compradores podem marcar o formato necessário na galeria e, em seguida, combinar sua geometria de fixação e engate com o hardware da janela existente.

Aplicação e ajuste

Coordenar o alinhamento do gancho e do goleiro

Use um esboço de interface de janela fechada para mostrar onde o gancho e a placa de retenção devem se encontrar. A forma dobrada, o contorno da base e o layout de fixação devem ser comparados como uma montagem, com a direção de engate claramente marcada antes de uma peça ser selecionada na galeria.

• Identifique qual componente fica na moldura e qual fica no caixilho.
• Meça a altura relativa e o deslocamento entre as duas faces de engate.
• Fornecer centros de fixação e fotografia das peças na posição fechada.

Coordenação de perfis

Identifique primeiro a forma da galeria necessária e, em seguida, compare a largura da base, as ranhuras de fixação e a abertura do gancho com as ferragens da janela de recepção. As dimensões mostradas ao lado de um formulário aplicam-se somente a esse formulário.

Marque o formulário necessário na galeria antes de selecionar a peça e, em seguida, verifique como ela atende ao ponto de travamento do posicionamento.

Quando o goleiro e o anzol se encontram na abertura de uma janela

Em uma revisão de janela fechada, identifique os componentes montados na estrutura e no caixilho antes de selecionar um formato de placa. Marque as duas faces de engate, a sua altura relativa e a folga entre os membros de montagem. Uma vista da base de fixação conecta a geometria de gancho e suporte escolhida à superfície de montagem disponível.

Informações para uma correspondência de configuração

• Forma do guardião selecionada e o ponto de bloqueio da janela correspondente.
• Comprimento da base, largura, ranhuras e dimensões do gancho dobrado.
• Perfil da janela mais a trava ou detentor correspondente.
• Requisito de acabamento e quantidade para cada formulário selecionado.

O que um esboço de correspondência de gancho e protetor deve conter?

Identifique ambos os membros de montagem, direção de engate, deslocamento relativo e centros de fixação. Inclua uma fotografia marcada da forma da placa escolhida para que o esboço e as dimensões se refiram à mesma configuração do componente.
