Placa de conexão de canto de moldura de janela angular

Ferragens para janelas · seleção e aplicação

Placa de conexão de canto de moldura de janela angular

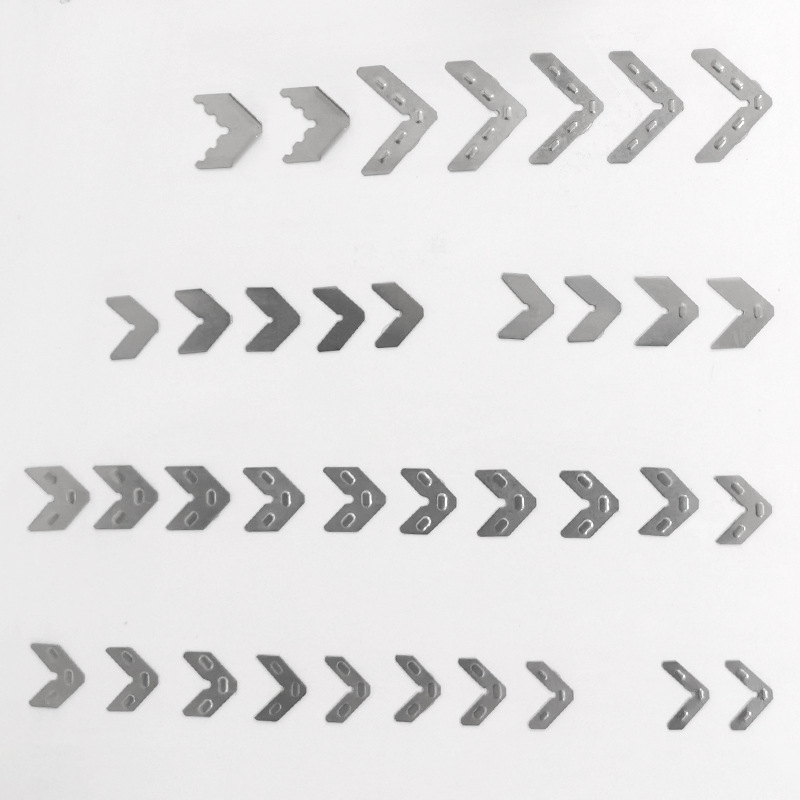

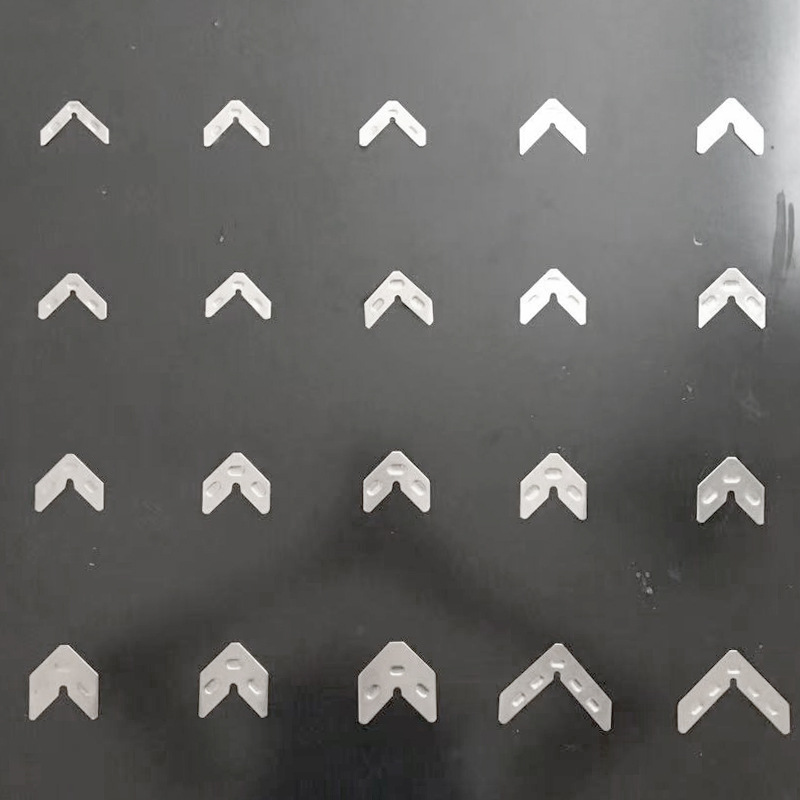

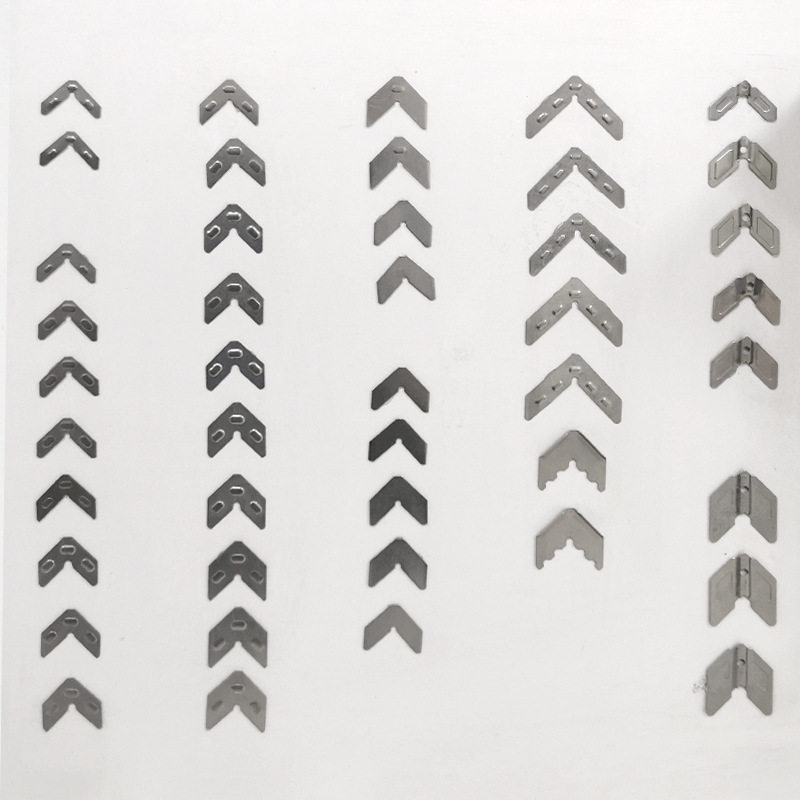

A galeria mostra pequenas placas angulares com bordas formadas e recursos prensados ​​para correspondência de conexão de canto.

Aplicação e ajuste

Verifique o canto da moldura em ambas as faces

Ao comparar uma placa de conexão angular entre estrutura e canto, inclua vistas de ambos os lados da junta. A orientação da placa, o encontro das faces do perfil e o acesso de fixação precisam ser considerados em conjunto, principalmente quando a parte solta parece semelhante a outro conector de canto.

• Mostre o canto montado pelas faces interna e externa.
• Marque qual face do perfil recebe cada perna da placa.
• Meça curvas, posições de fixação e o espaço disponível atrás da junta.

Coordenação de perfis

Combine o contorno de uma placa de cada vez com o canto interno do perfil. O ângulo, o comprimento dos braços e as características formadas devem ser verificados em relação à seção da estrutura antes de atribuí-la a uma versão do produto.

Confirme a placa selecionada marcada na galeria antes de selecionar a peça.

Quando um conector angular é revisado em duas faces

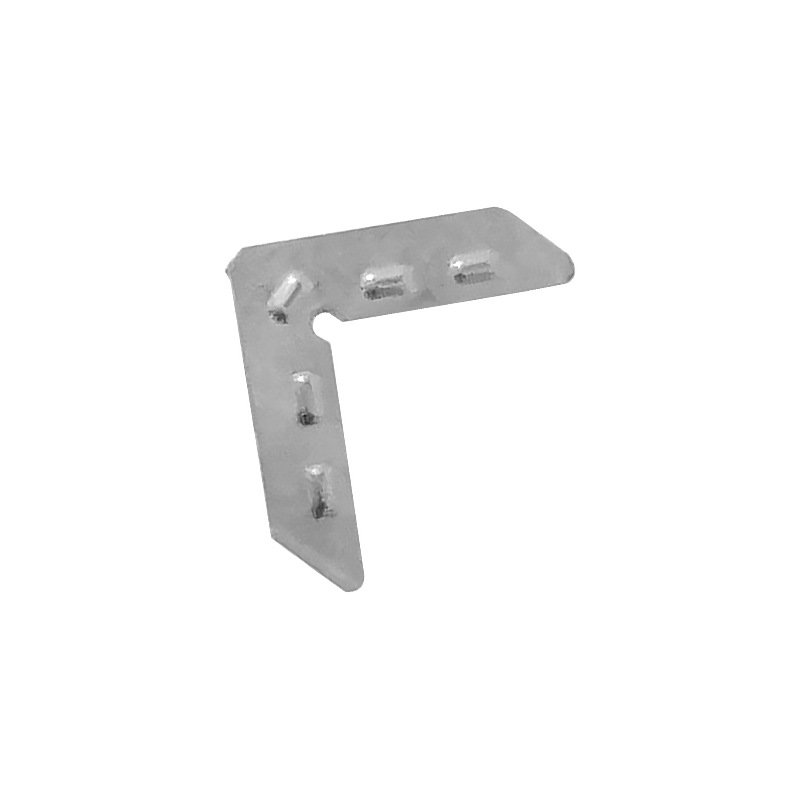

Para uma comparação entre moldura e canto, identifique a placa selecionada na fotografia da peça solta e marque sua orientação em ambas as faces do perfil. Mostre onde fica cada perna e qual lado fornece acesso de fixação. Essas informações ajudam o fornecedor a interpretar o contorno dobrado ou formado em relação à junta montada.

Informações para uma correspondência de configuração

• Placa selecionada marcada na galeria.
• Ângulo, comprimento dos braços, largura e espessura.
• Posições de recurso prensado ou furo.
• Seção do canto da moldura, vista de instalação e quantidade.

Por que fotografar os dois lados do canto da moldura?

As duas vistas relacionam a placa selecionada com os perfis de reunião e os acessos de fixação disponíveis. Adicione as dimensões da perna e os recursos formados para que a orientação possa ser comparada com uma montagem de canto específica.
