Suporte de fricção Euro-Groove reforçado com trava

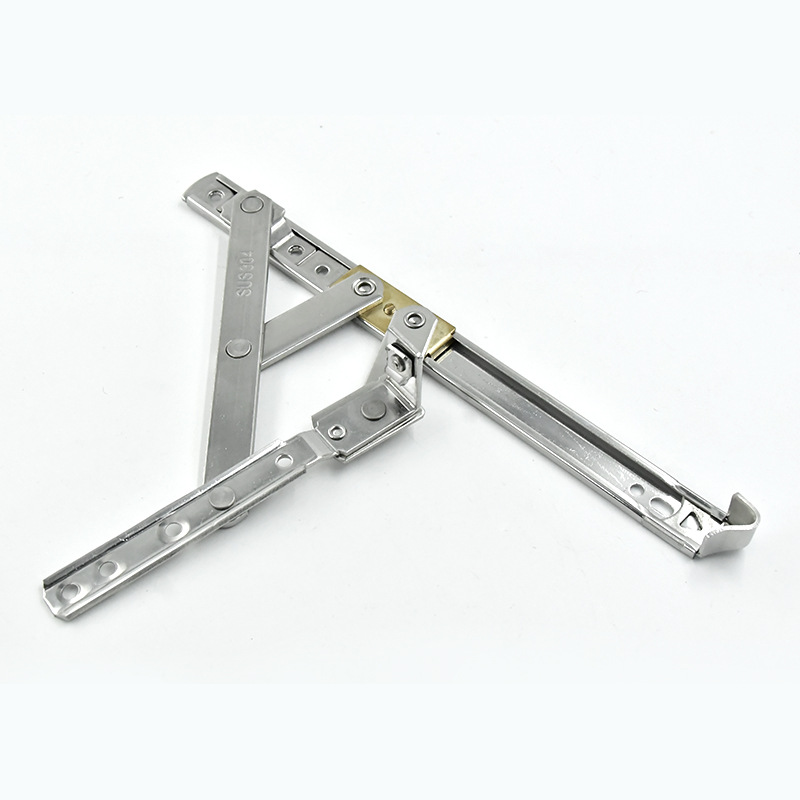

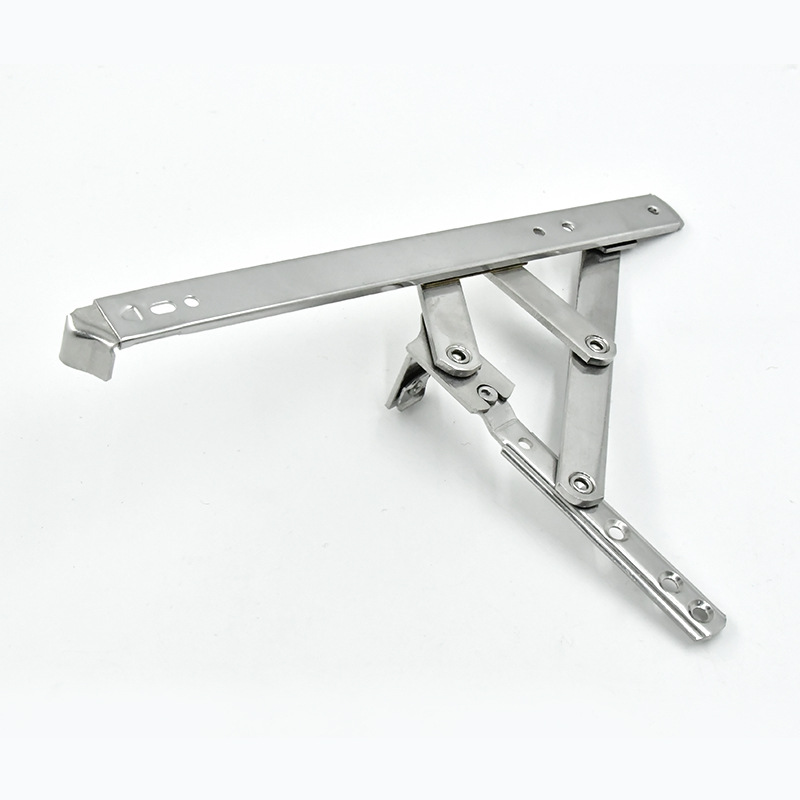

A imagem do produto mostra uma articulação triangular compacta em um trilho estreito, com uma trava vertical proeminente e membros de aparência reforçada. A orientação da trava e os detalhes da extremidade do trilho o distinguem de um suporte de fricção simples.

Aplicação e ajuste

Verifique a trava e o espaço do braço juntos

Para o suporte Euro-ranhura reforçado com trinco, reveja duas áreas na mesma secção da janela: a ranhura de recepção e o espaço necessário para o trinco e os braços articulados. Combinar apenas a largura da ranhura pode ignorar o movimento circundante e a folga de serviço.

• Meça a ranhura de recepção e o espaço fechado do rebaixo separadamente.
• Marque onde a trava elevada fica em relação às paredes do perfil adjacente.
• Mostre o conjunto do braço aberto ao lado de qualquer ferragem de janela vizinha.

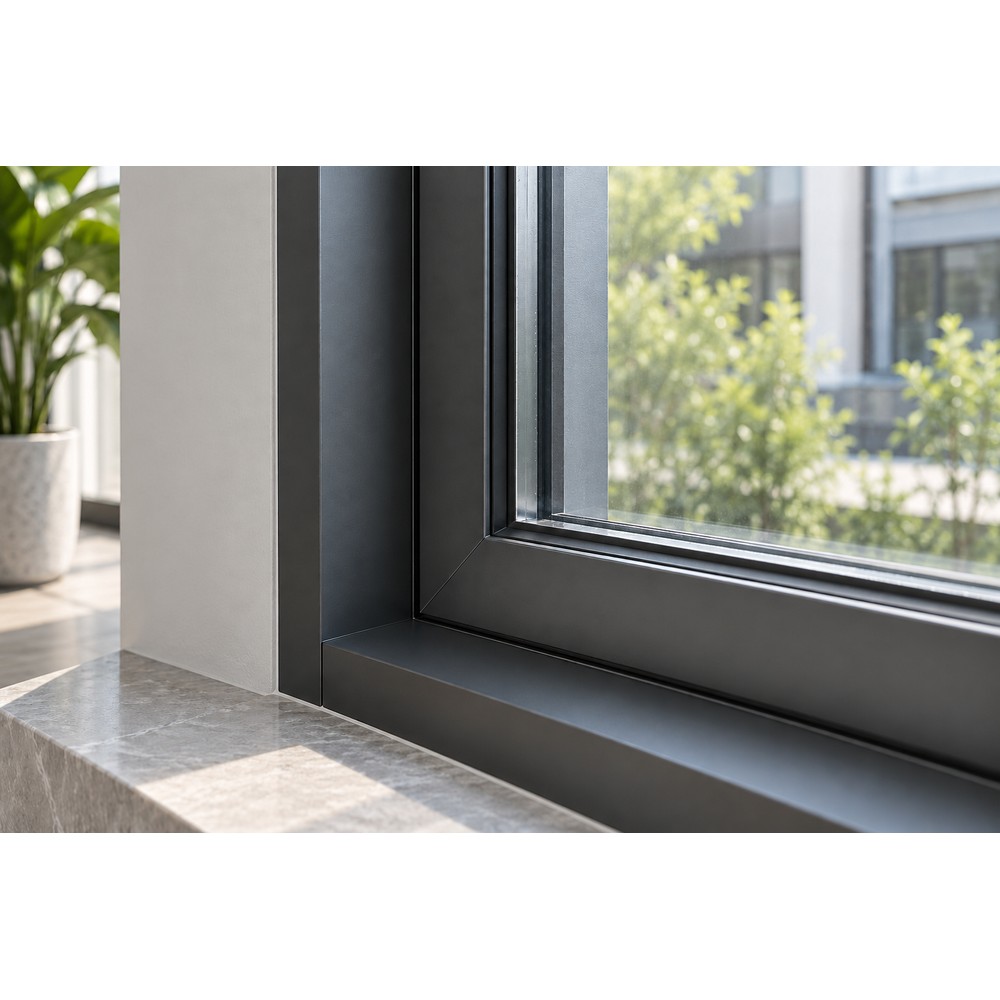

Coordenação de perfis

Confirme a seção da ranhura euro e a folga necessária ao redor da trava elevada. Compare a espessura do braço apenas a partir de uma amostra medida e verifique como a trava é alcançada ou liberada após a instalação.

Confirme o perfil euro-groove com largura e profundidade antes de selecionar a peça.

Quando a forma de trava reforçada compartilha um desconto lotado

Para uma janela com tampas próximas ou ferragens de travamento, mostre a trava elevada e a pilha de braços reforçados na seção proposta. Identifique o caminho usado para alcançar ou liberar a trava e compare o espaço circundante com o componente real. Mantenha a espessura medida do braço separada da impressão visual do reforço.

Informações para uma correspondência de configuração

• Perfil Euro-ranhura com largura e profundidade.
• Comprimento da pista, layout do braço e padrão de fixação.
• Tipo de janela, dados do caixilho e requisitos de pedido.

Quais medidas ajudam a revisar a folga da trava?

Forneça a largura e a profundidade da ranhura, o espaço fechado do rebaixo e a projeção da trava a partir de uma referência de montagem clara. Uma fotografia da posição aberta também deve mostrar como a trava é alcançada quando o suporte está na janela.
