Dobradiça de janela de tela com braços de ligação rebitados

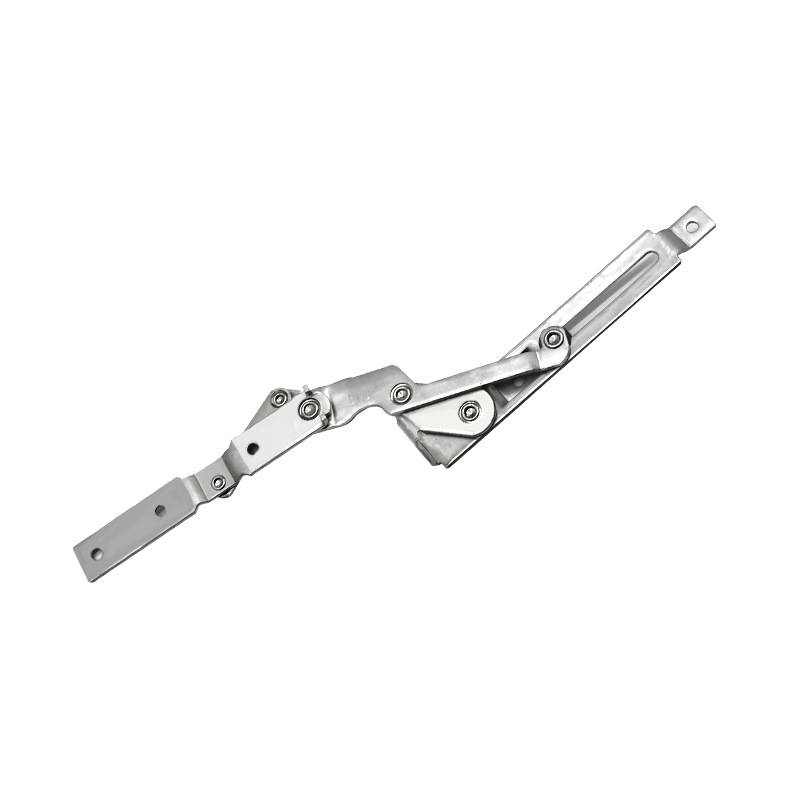

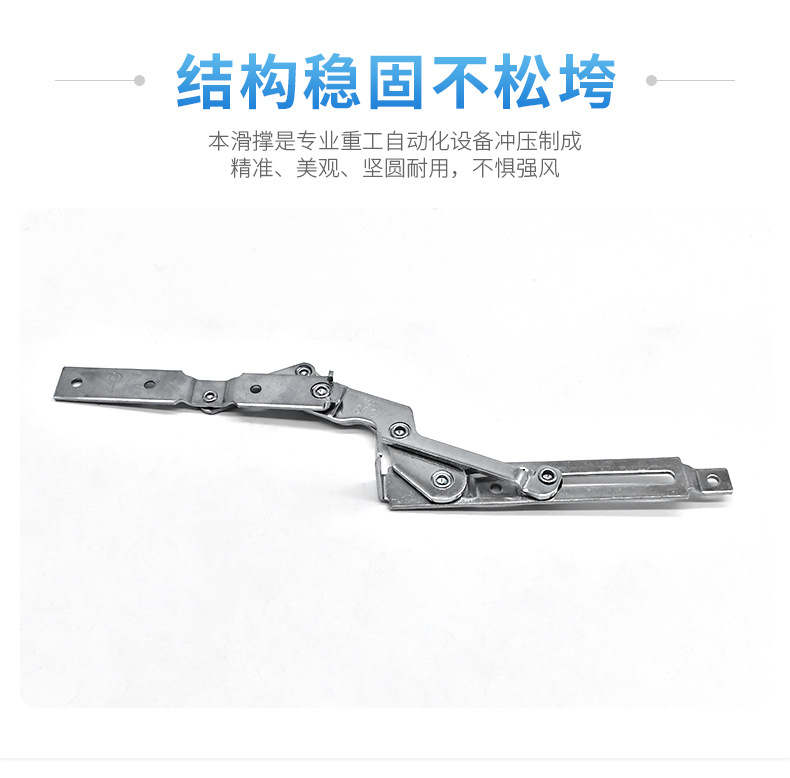

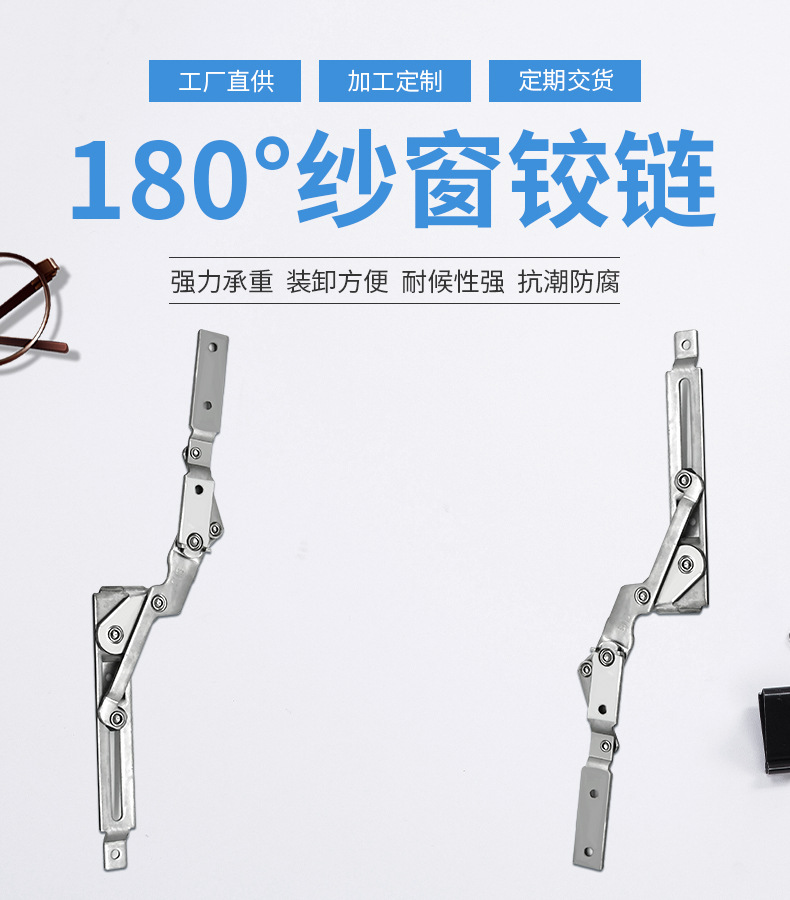

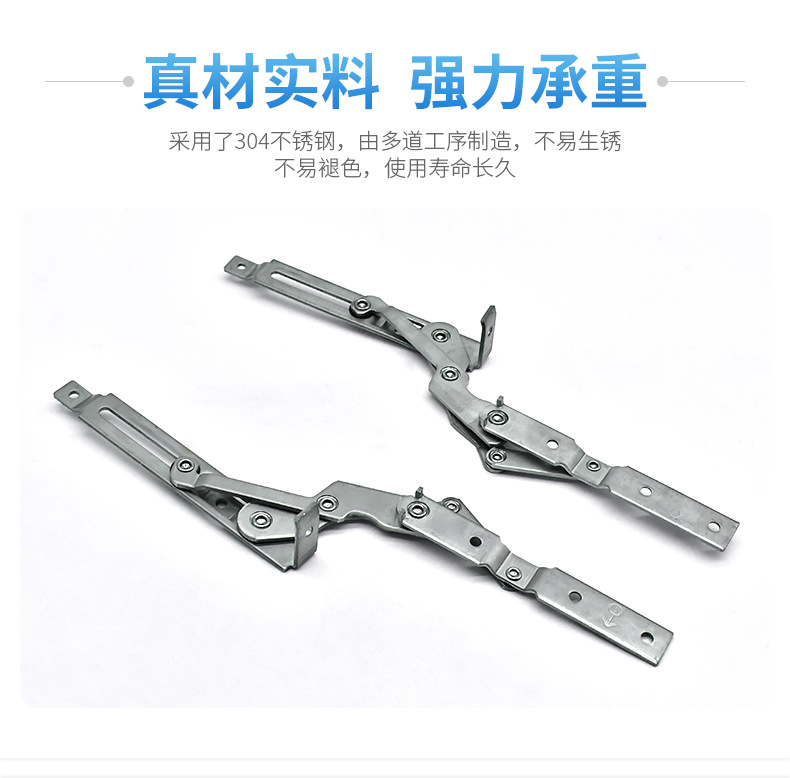

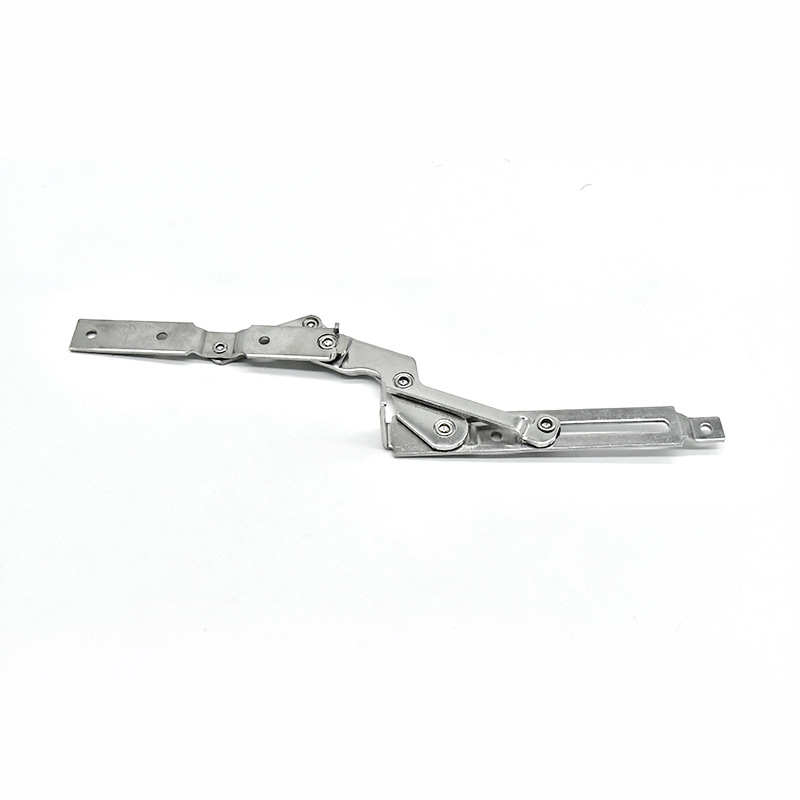

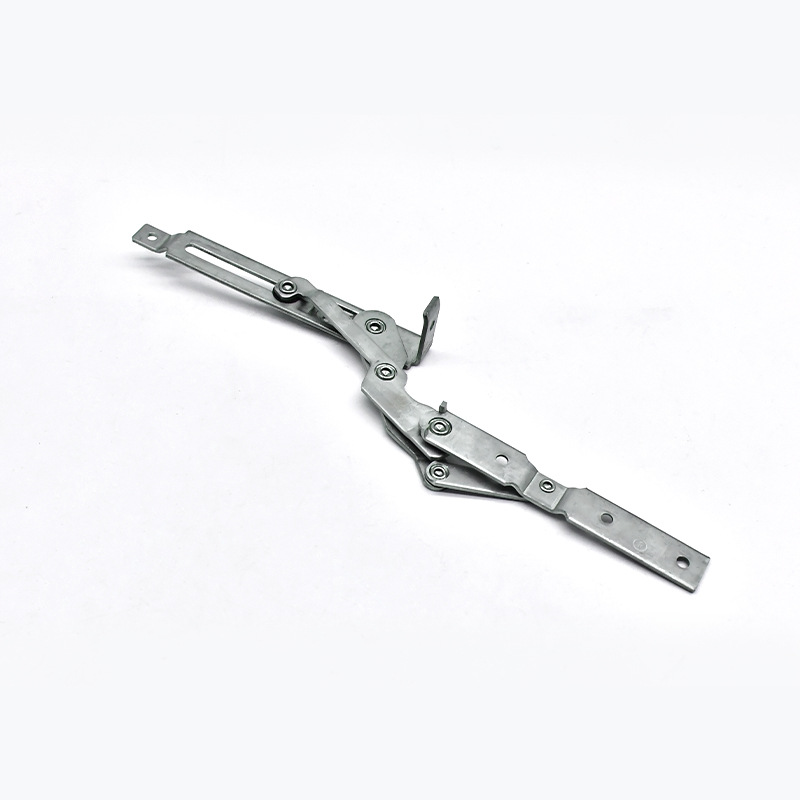

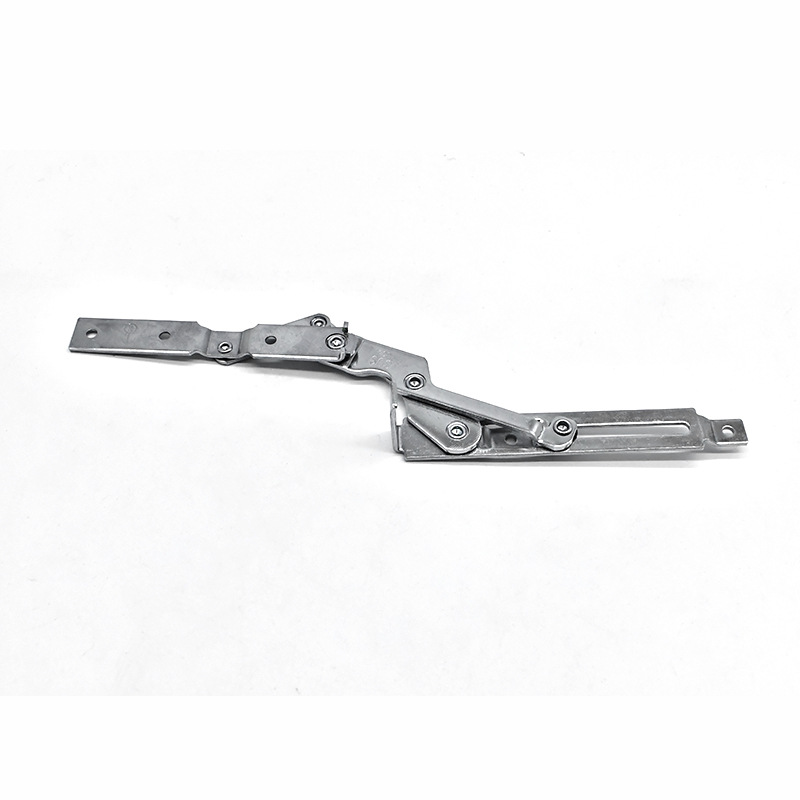

As fotos mostram um conjunto de dobradiça compacto com seções de montagem planas e braços de ligação rebitados. Seu padrão de furos de fixação e articulação central fornecem pontos práticos de identificação para um perfil tela-janela.

Aplicação e ajuste

Dê espaço para a faixa de malha balançar

Em uma montagem tela-janela, revise o caixilho de malha, a moldura externa e o caixilho envidraçado próximo. A dobradiça de elo rebitado precisa de espaço próprio ao redor da estrutura de malha, incluindo espaço para o caminho de abertura e a alça ou trava na tela.

• Fotografe a moldura de malha e a faixa envidraçada juntas do lado da dobradiça.
• Marque a direção de abertura da tela e qualquer alça próxima.
• Compare as superfícies de fixação das dobradiças com a seção do perfil da estrutura em malha.

Coordenação de perfis

Compartilhe o caminho de abertura instalado em vez de depender apenas de um ângulo indicado no nome do produto. A folga do perfil, o movimento do braço de ligação e as posições de fixação determinam o movimento útil na janela de tela montada.

Confirme o desenho do perfil da janela da tela e a direção de abertura antes de selecionar a peça.

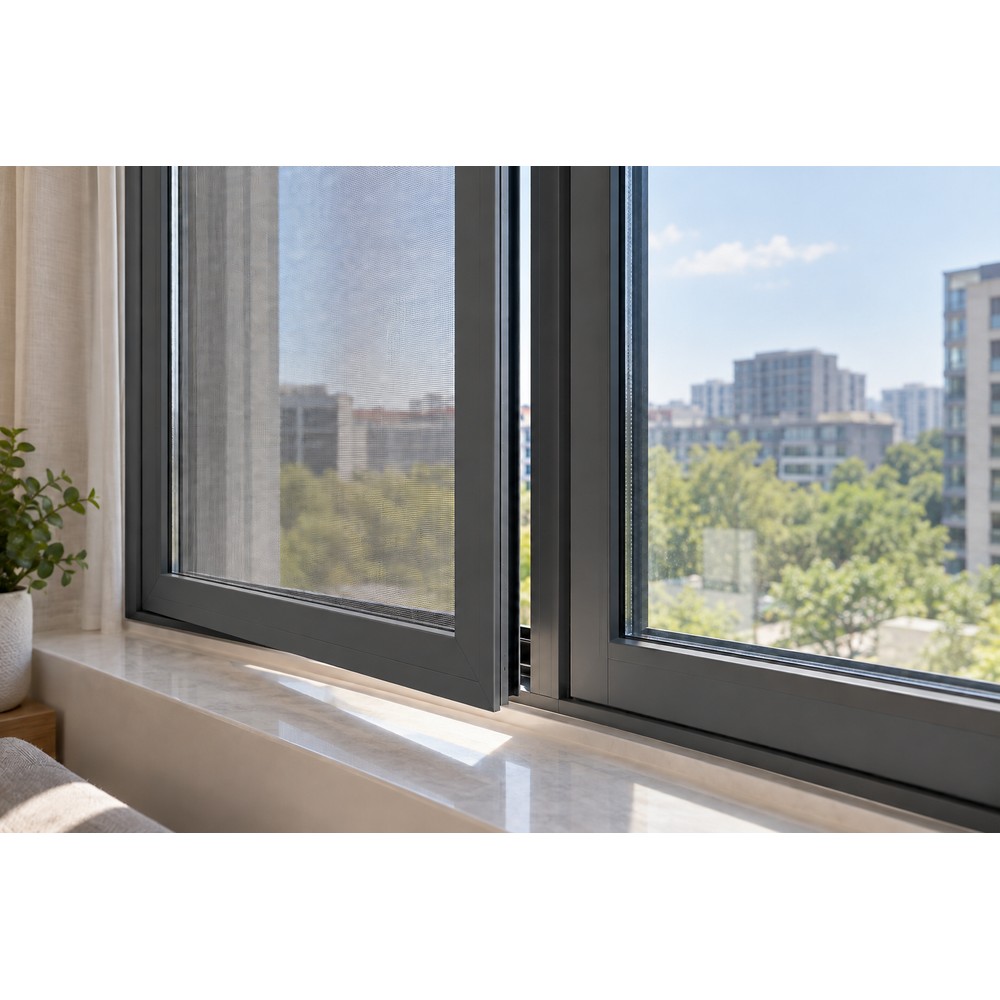

Quando uma faixa de malha se abre ao lado de uma janela envidraçada

Uma consulta tela-janela deve mostrar ambas as folhas na mesma fotografia ou desenho. Marque o lado da dobradiça da estrutura de malha e qualquer alça que esteja próxima ao caminho de abertura. Em seguida, compare as folhas da dobradiça rebitadas com as superfícies de montagem da estrutura de malha e mostre como essas superfícies se relacionam com a folha envidraçada adjacente.

Informações para uma correspondência de configuração

• Desenho do perfil tela-janela e direção de abertura.
• Layout do furo de fixação e dimensões da seção de montagem.
• Ângulo de abertura necessário e folga circundante.
• Dimensões, peso, acabamento e quantidade da folha.

A faixa envidraçada deve ser incluída nas fotos das dobradiças da tela?

Inclua-o quando ocupar espaço ao lado da tela. A visualização combinada ajuda a revisar a rota de abertura do caixilho de malha, a folga da alça e a folga do lado da dobradiça dentro do arranjo real da janela.
