Estante de fricção para janela de batente de seis barras

Ferragens para janelas · seleção e aplicação

Estante de fricção para janela de batente de seis barras

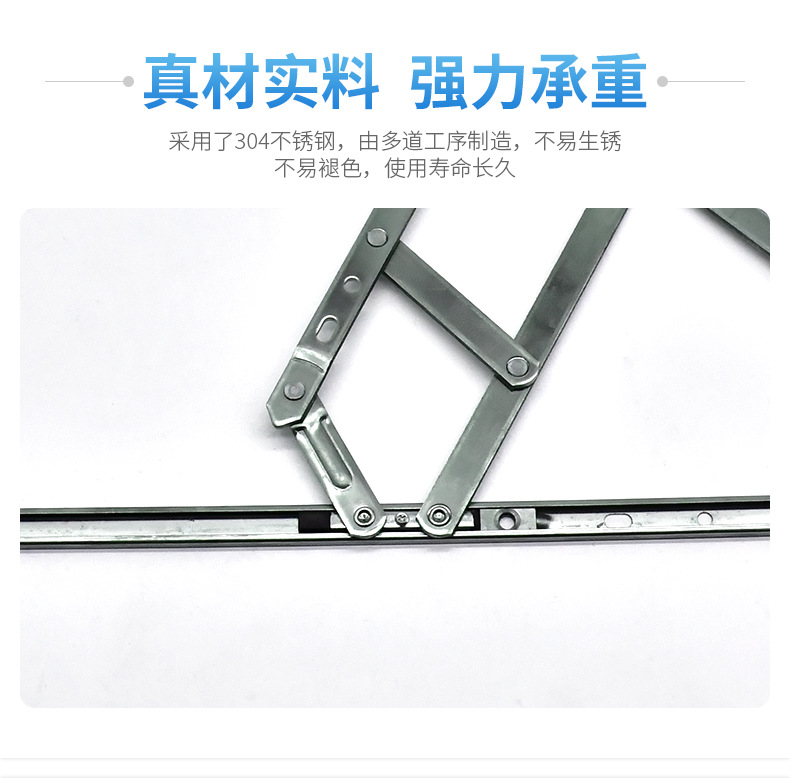

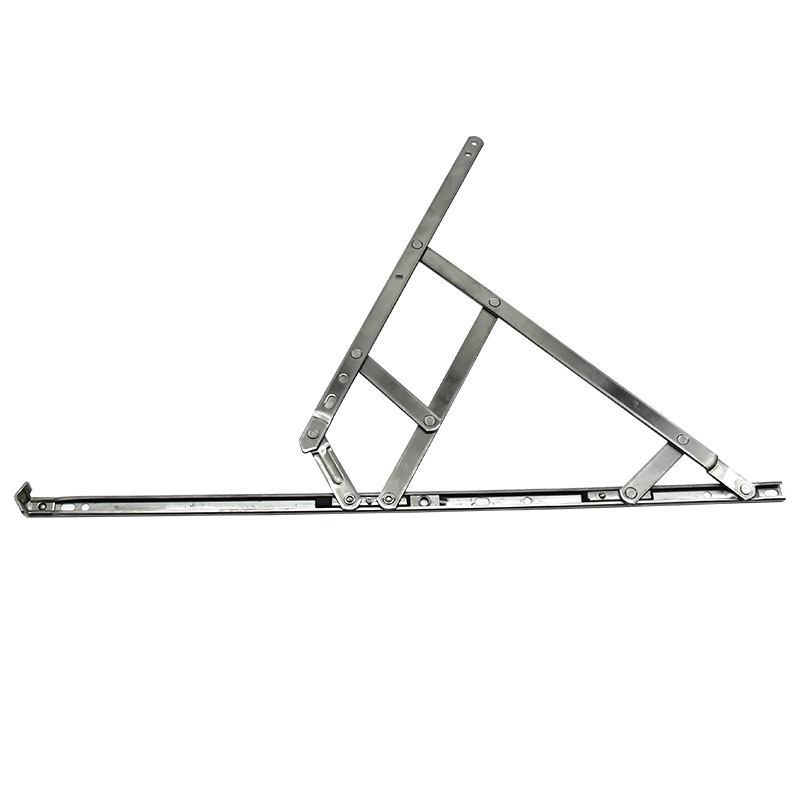

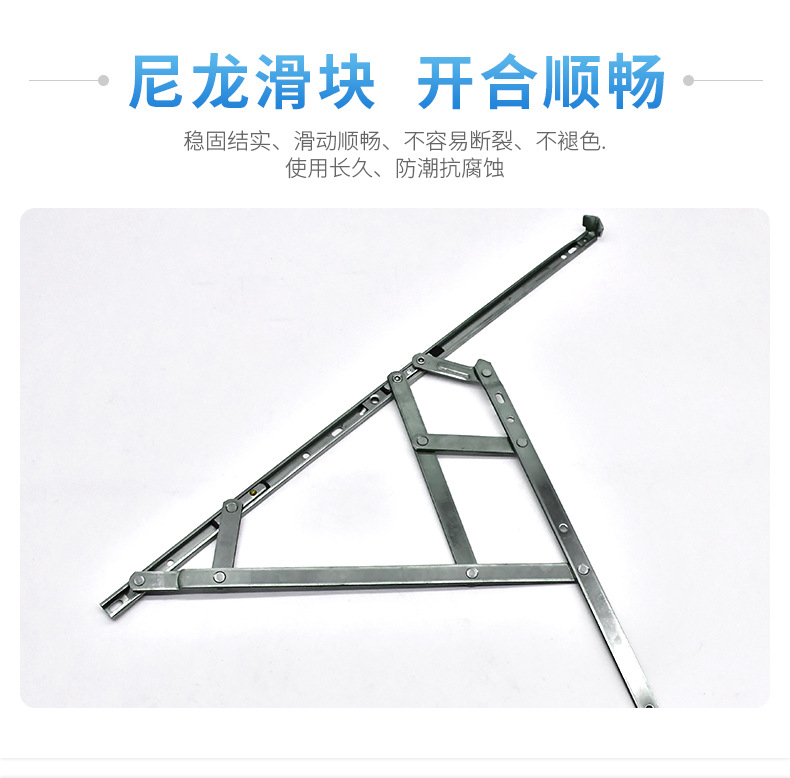

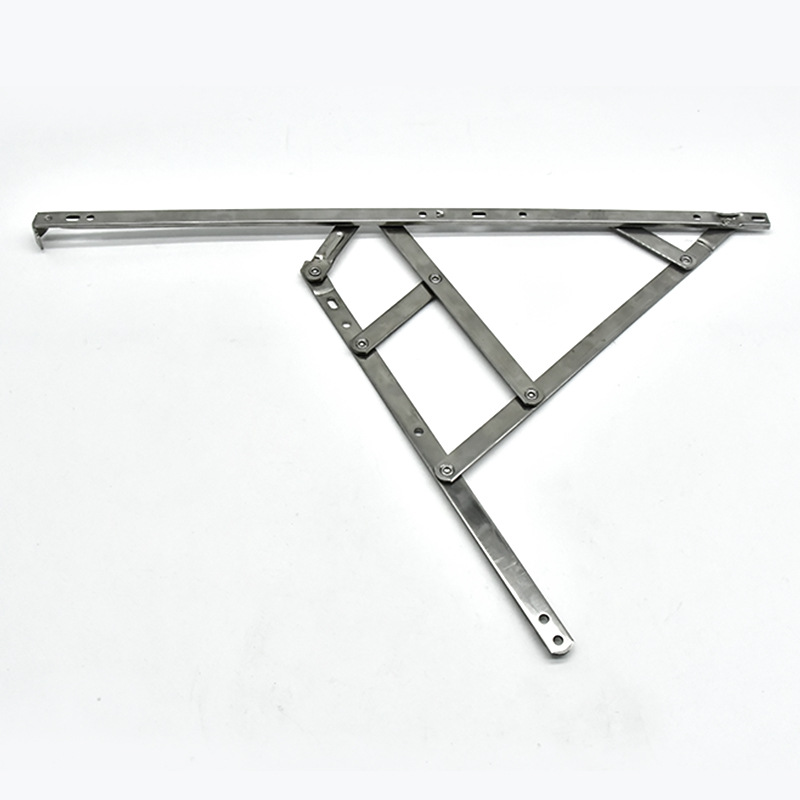

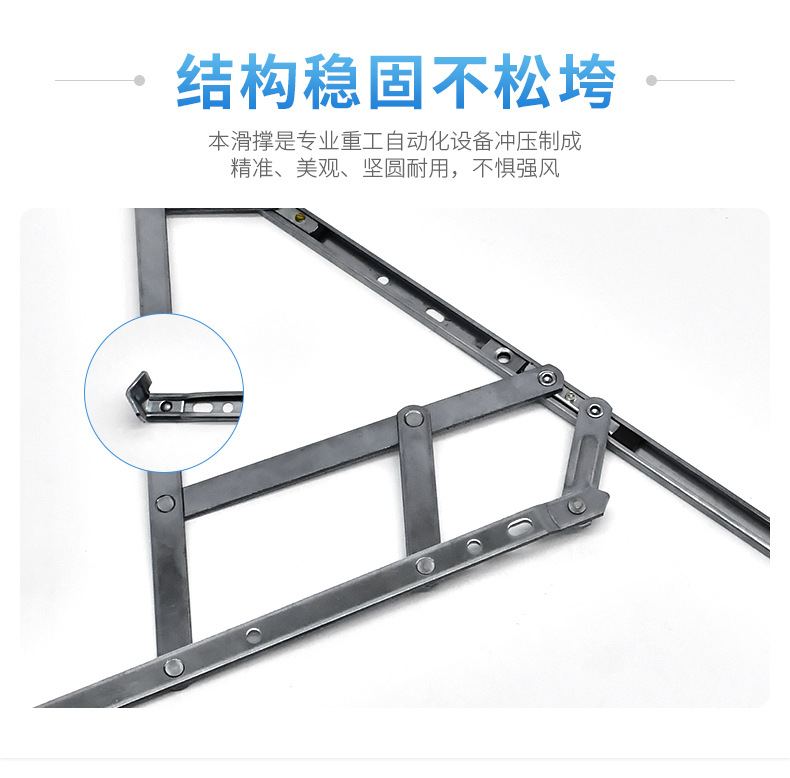

A montagem visível utiliza vários membros vinculados sob um trilho longo, criando um suporte articulado mais amplo do que um suporte de quatro barras.

Aplicação e ajuste

Folga de reserva para uma articulação de seis barras

Um suporte de caixilho de seis barras deve ser revisado como um conjunto móvel completo. No layout da janela, compare os links empilhados quando dobrados e sua varredura durante a abertura. Isso dá ao comprador um ponto de partida mais claro do que selecionar apenas o braço visível mais longo.

• Mostre o espaço disponível para a pilha dobrada ao lado da moldura.
• Registre o movimento pretendido da folha e a folga de abertura necessária.
• Envie o comprimento da trilha e ambos os layouts de fixação com o desenho da janela.

Coordenação de perfis

Confirme se o produto necessário tem a configuração de seis barras e registre as dimensões completas do trilho e do braço.

Quando uma amostra de seis barras substitui outra ligação

Mantenha o conjunto completo de seis barras à vista ao solicitar uma correspondência. Uma equipe de compras deve marcar cada membro conectado, as extremidades do trilho e o braço de fixação do caixilho antes de comparar as dimensões. Relacione a pilha dobrada ao abatimento fechado real e mostre o caminho pretendido da abertura do caixilho em um esboço de janela separado.

Informações para uma correspondência de configuração

• Fotografia direta mostrando cada link.
• Comprimento da esteira, comprimentos individuais dos braços e centros de articulação.
• Seção de entrega de caixilho e perfil de moldura.
• Tamanho da faixa, peso, curso de abertura e quantidade.

Pode ser usado um desenho de uma contagem de barras diferente?

Use um desenho que corresponda à amostra de seis barras selecionada. Os comprimentos dos links, os locais dos pivôs e as relações dobradas precisam ser lidos nessa montagem e, em seguida, verificados em relação às seções da moldura e do caixilho.
