Suporte de fricção da janela de batente do canal U

Ferragens para janelas · seleção e aplicação

Suporte de fricção da janela de batente do canal U

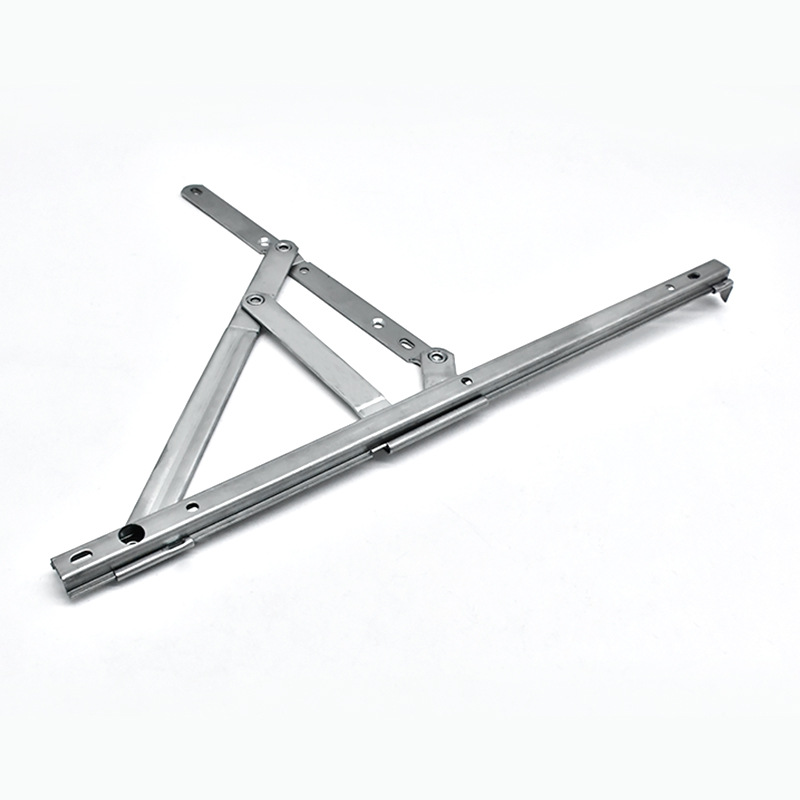

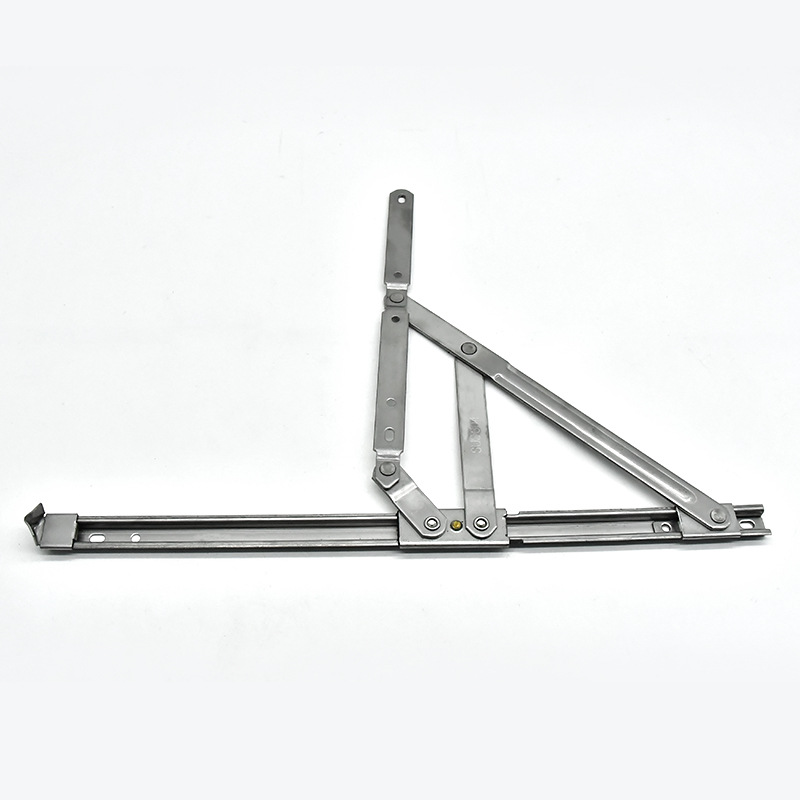

Um longo braço de folha conectado a um mecanismo triangular e um canal de base estreito. Sua geometria aberta é consistente com um fluxo de trabalho de seleção lateral, sujeito a verificações de perfil e manuseio.

Aplicação e ajuste

Combine o canal U com a estrutura do caixilho

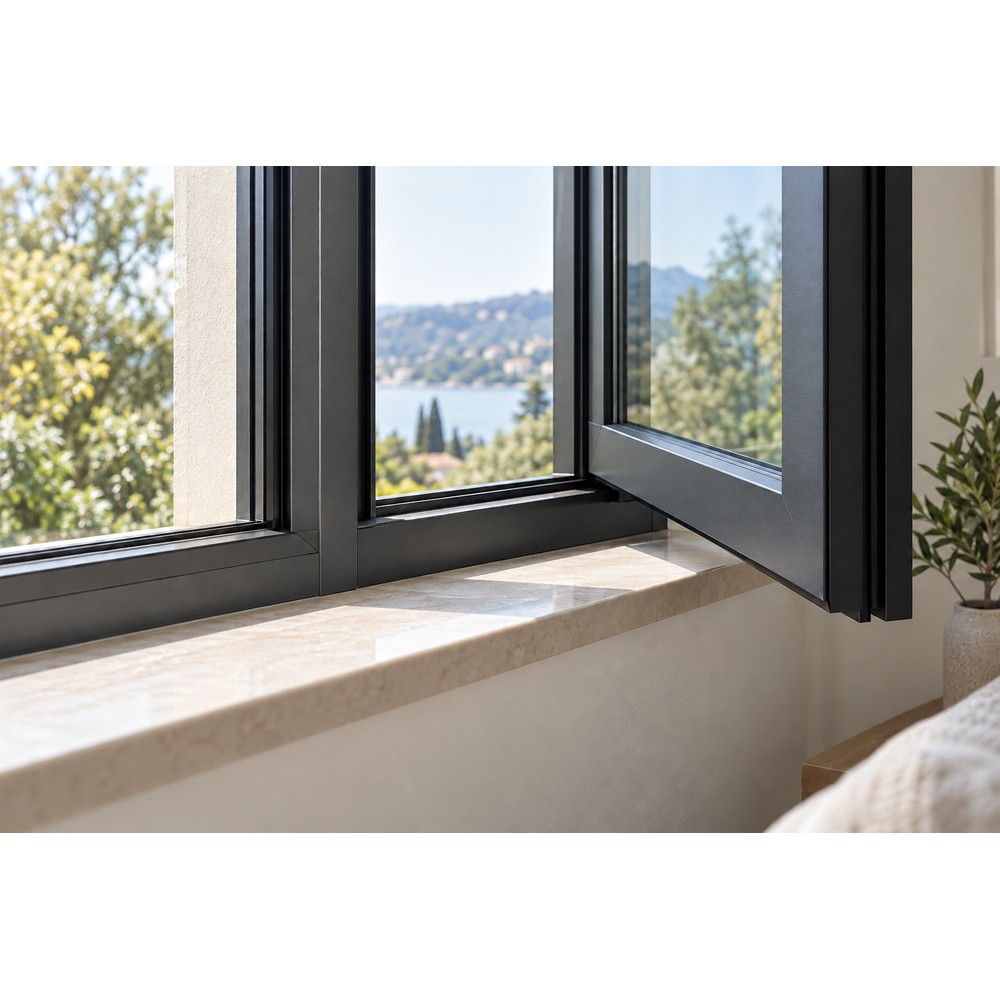

Esta visualização da aplicação do caixilho direciona a atenção para a área de montagem do canal em U e para o giro do caixilho. Verifique a relação entre a profundidade do canal, o rebaixamento do caixilho e a ligação do lado do caixilho para que a estada proposta possa ser comparada com a secção completa da janela.

• Meça a largura e a profundidade do canal no componente real.
• Mostre a face de fixação do lado do caixilho em relação ao trilho.
• Inclua qualquer retorno do quadro próximo à zona de movimento do lado da dobradiça.

Coordenação de perfis

Identifique a seção do canal U separadamente do comprimento da estadia. A extremidade arredondada do braço da folha, a disposição do pivô e a direção de suspensão lateral devem corresponder às ferragens existentes ou ao desenho aprovado do sistema de janelas.

Confirme as dimensões do canal U e o desenho de instalação antes de selecionar a peça.

Quando o canal se ajusta, mas a conexão da faixa é diferente

Duas escoras de caixilho podem parecer semelhantes no trilho, ao mesmo tempo em que encontram o caixilho de maneira diferente. Compare esta forma de canal em U em ambas as extremidades: o canal de recepção na moldura e a conexão do braço arredondado na folha. Um plano indicando o manuseio ajuda a relacionar esses detalhes ao movimento exigido pela janela montada.

Informações para uma correspondência de configuração

• Dimensões do canal U e desenho de instalação.
• Requisito de abertura à esquerda ou à direita.
• Dimensões de trilho, braço e pivô.
• Tamanho da faixa, peso da faixa e quantidade necessária.

A extremidade do braço da faixa deve ser incluída na consulta do canal?

Inclua-o na seção da trilha. Mostre sua face de fixação, localização do pivô e orientação no caixilho. Isto vincula a comparação do canal à montagem completa do caixilho, em vez de a uma dimensão de trilho isolada.
