Suporte de fricção para janela de batente com ranhura em U

Ferragens para janelas · seleção e aplicação

Suporte de fricção para janela de batente com ranhura em U

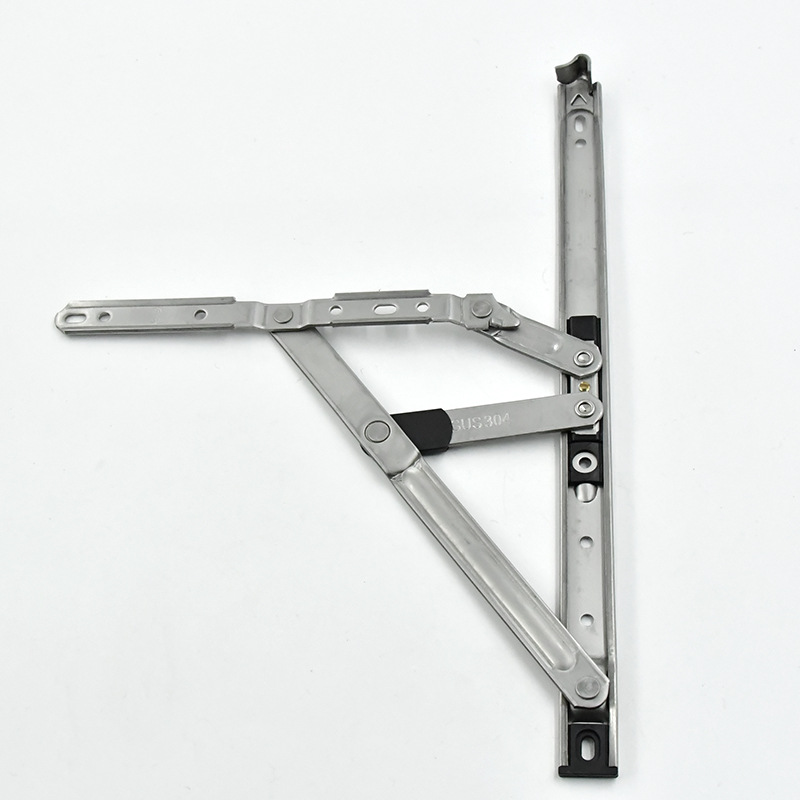

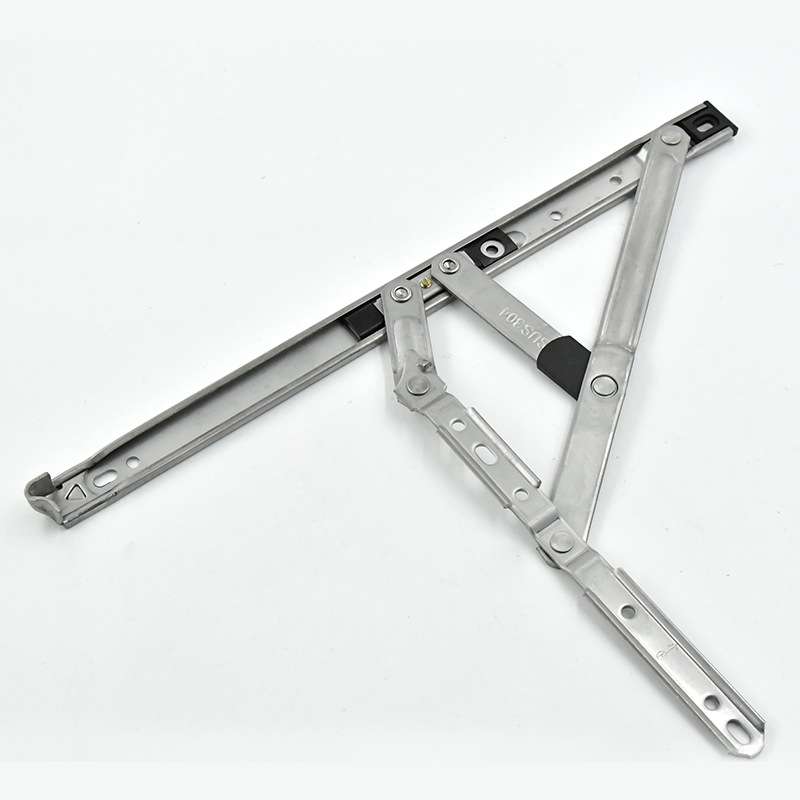

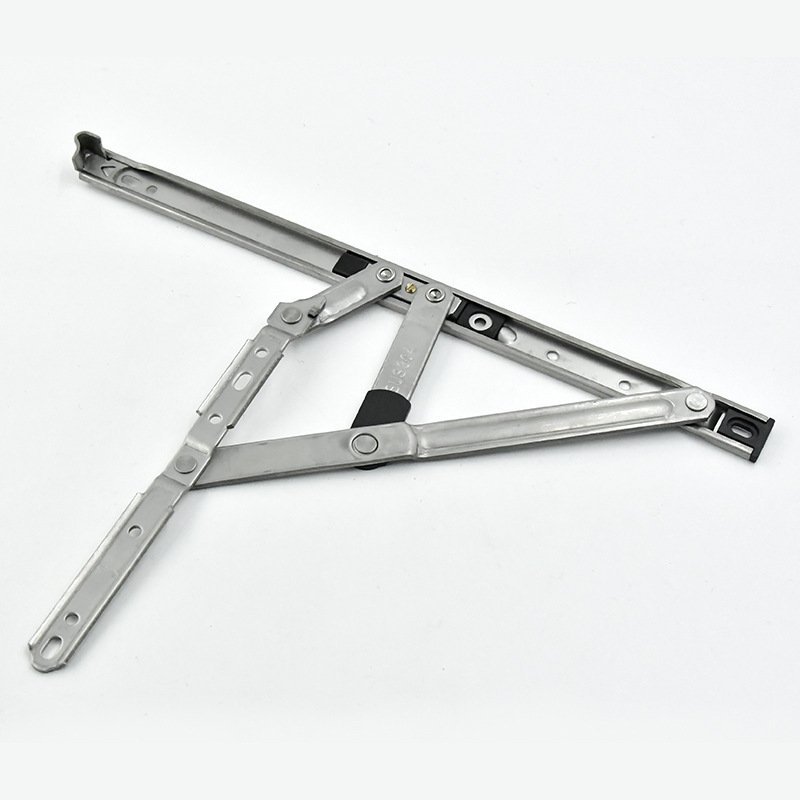

Uma inserção de extremidade escura e uma extremidade de braço arredondada são características de referência visíveis.

Aplicação e ajuste

Revise a seção de recebimento da ranhura em U

Use o layout do caixilho para localizar a seção de recepção do suporte da ranhura em U. Compare a ranhura em si, a face de fixação abaixo dela e a folga disponível no lado do caixilho. Um desenho de seção é mais útil para esta verificação do que apenas uma fotografia geral da janela.

• Envie uma seção dimensionada através da ranhura em U receptora.
• Marque a face de fixação e quaisquer obstruções abaixo do canal.
• Combine a seção com uma fotografia da conexão do lado do caixilho.

Coordenação de perfis

Verifique as dimensões da ranhura em U e o manuseio antes de comparar o comprimento nominal do suporte. Produtos similares podem usar inserções de extremidade ou locais de articulação diferentes, portanto esses detalhes devem ser registrados junto com o padrão de fixação.

Confirme a largura, profundidade e desenho do perfil da ranhura em U antes de selecionar a peça.

Quando os detalhes da ranhura em U separam estadias de aparência semelhante

Ao comparar candidatos substitutos, coloque a seção receptora da ranhura em U ao lado das fotografias das extremidades e inserções dos trilhos. Registre a mão de montagem e os locais de articulação com essas imagens. Isso mantém a comparação da ranhura conectada às peças que localizam e movem o suporte dentro do conjunto de caixilho pretendido.

Informações para uma correspondência de configuração

• Largura da ranhura em U, profundidade e desenho do perfil.
• Arranjo de caixilho à esquerda ou à direita.
• Formato da pastilha final, espaçamento entre pivôs e comprimento da pista.
• Dimensões da faixa, peso e quantidade necessária.

Por que incluir as inserções finais na comparação?

Seus contornos e posições fornecem referências adicionais de correspondência além das dimensões da ranhura. Mostre-os no lugar na pista, juntamente com o padrão de fixação, para que o fornecedor possa comparar a versão completa solicitada.
