Dobradiça de fricção para janela de batente com ranhura quadrada

Ferragens para janelas · seleção e aplicação

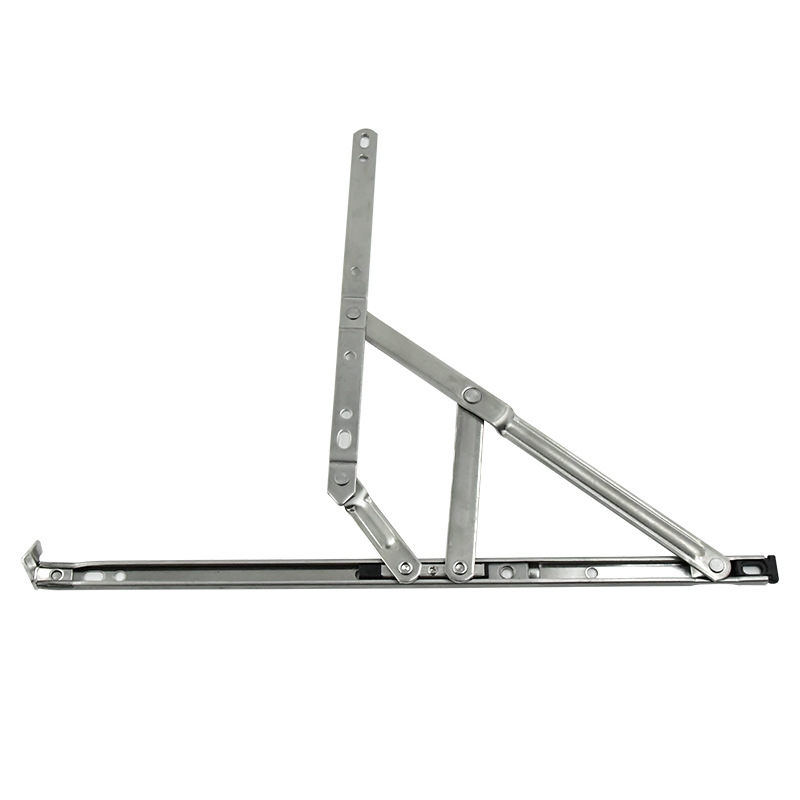

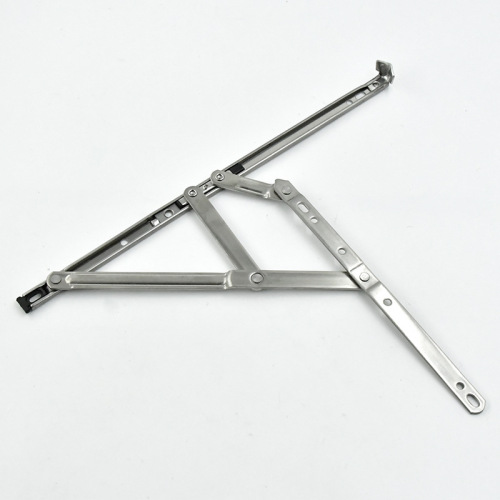

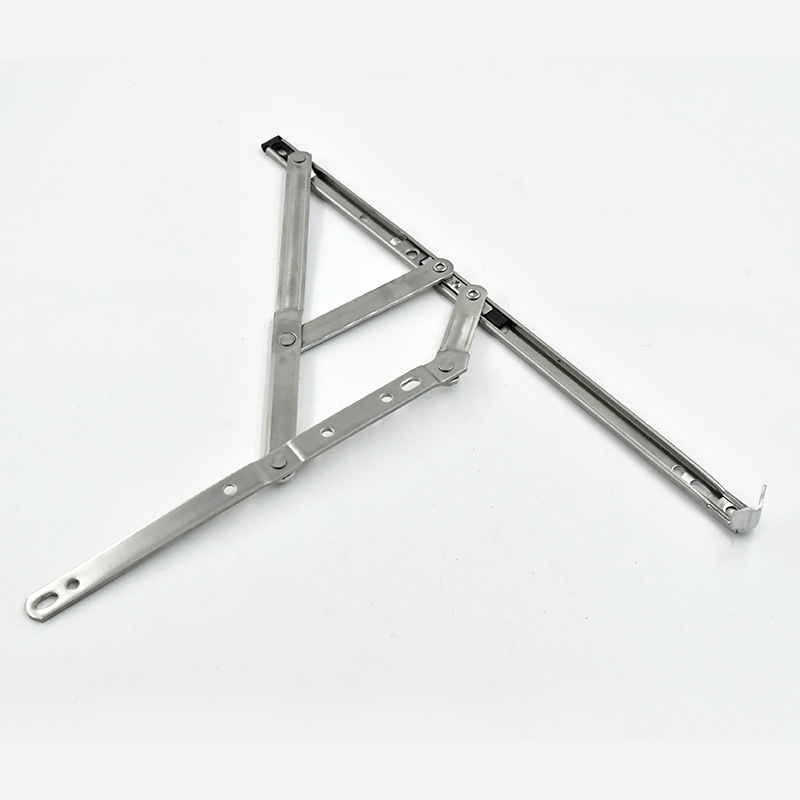

Dobradiça de fricção para janela de batente com ranhura quadrada

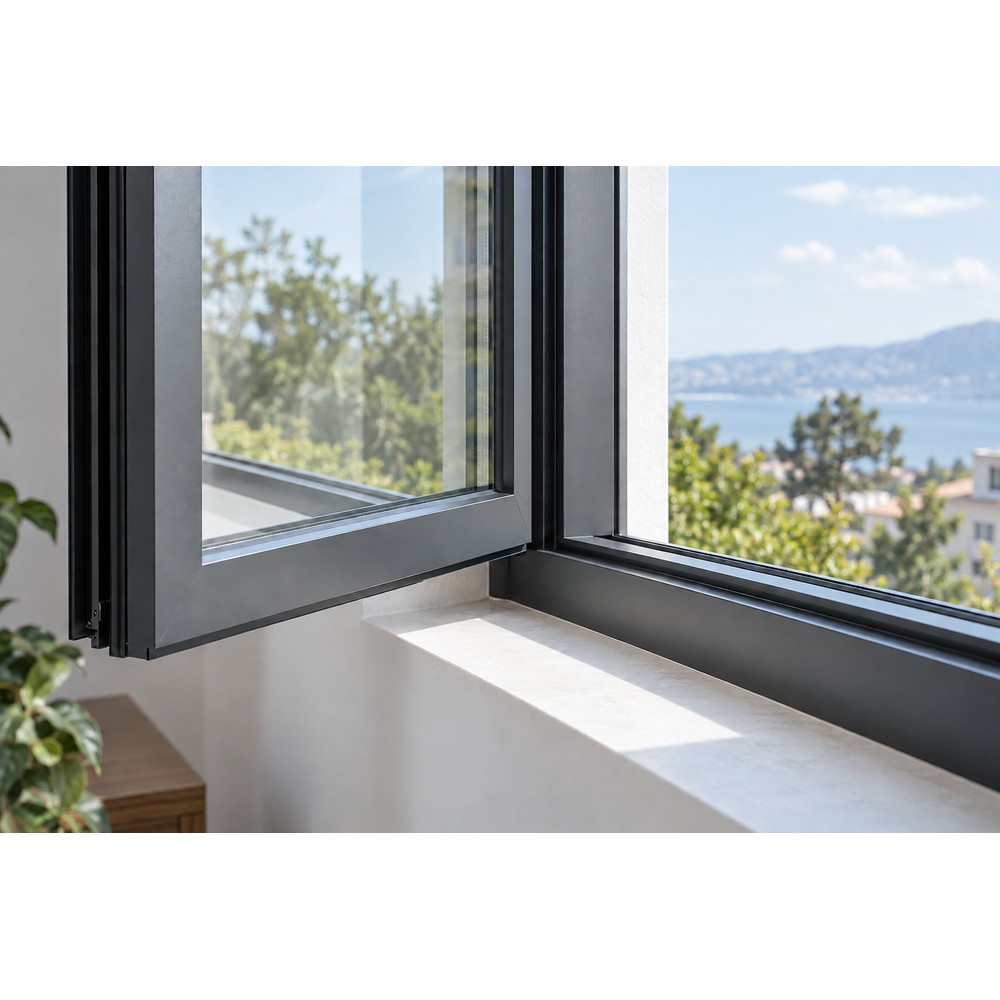

O braço longo do caixilho e a base voltada para a ranhura devem ser comparados com o perfil da janela como um conjunto completo.

Aplicação e ajuste

Meça a interface da ranhura quadrada

Para esta dobradiça de caixilho com ranhura quadrada, a secção do perfil é a primeira referência correspondente. Relacione a geometria da ranhura quadrada à superfície de montagem da moldura e à conexão do caixilho móvel e, em seguida, verifique se o perfil circundante deixa espaço para o deslocamento da dobradiça.

• Forneça a largura utilizável da ranhura, a profundidade e a geometria do canto.
• Mostre a seção lateral da dobradiça com o caixilho totalmente fechado.
• Compare o arranjo de fixação sem inferir as dimensões da imagem.

Coordenação de perfis

Registre a largura e a profundidade da ranhura quadrada diretamente no perfil.

Confirme as dimensões do perfil da ranhura quadrada antes de selecionar a peça.

Quando o perfil receptor utiliza uma ranhura quadrada

Para uma investigação de janela com ranhura quadrada, meça a cavidade utilizável no perfil real e identifique os cantos que restringem a pista. Mostre a faixa fechada ao lado dessa seção. O fornecedor pode então comparar a extremidade do canal da dobradiça, a superfície de montagem e a varredura do braço com uma geometria de recepção definida em vez de uma descrição ampla da ranhura.

Informações para uma correspondência de configuração

• Dimensões do perfil com ranhura quadrada.
• Largura da pista, comprimento total e padrão de furos de fixação.
• Entrega do caixilho e posição do braço da faixa.
• Material solicitado, dados da folha e quantidade.

O que um desenho de ranhura quadrada deve mostrar?

Forneça largura útil, profundidade e forma de canto, com a superfície de fixação claramente identificada. Inclua o abatimento adjacente e o retorno da folha para que o ajuste da ranhura possa ser considerado juntamente com a folga de movimento disponível.
