Estante de fricção de janela multibarra com batente final

Ferragens para janelas · seleção e aplicação

Estante de fricção de janela multibarra com batente final

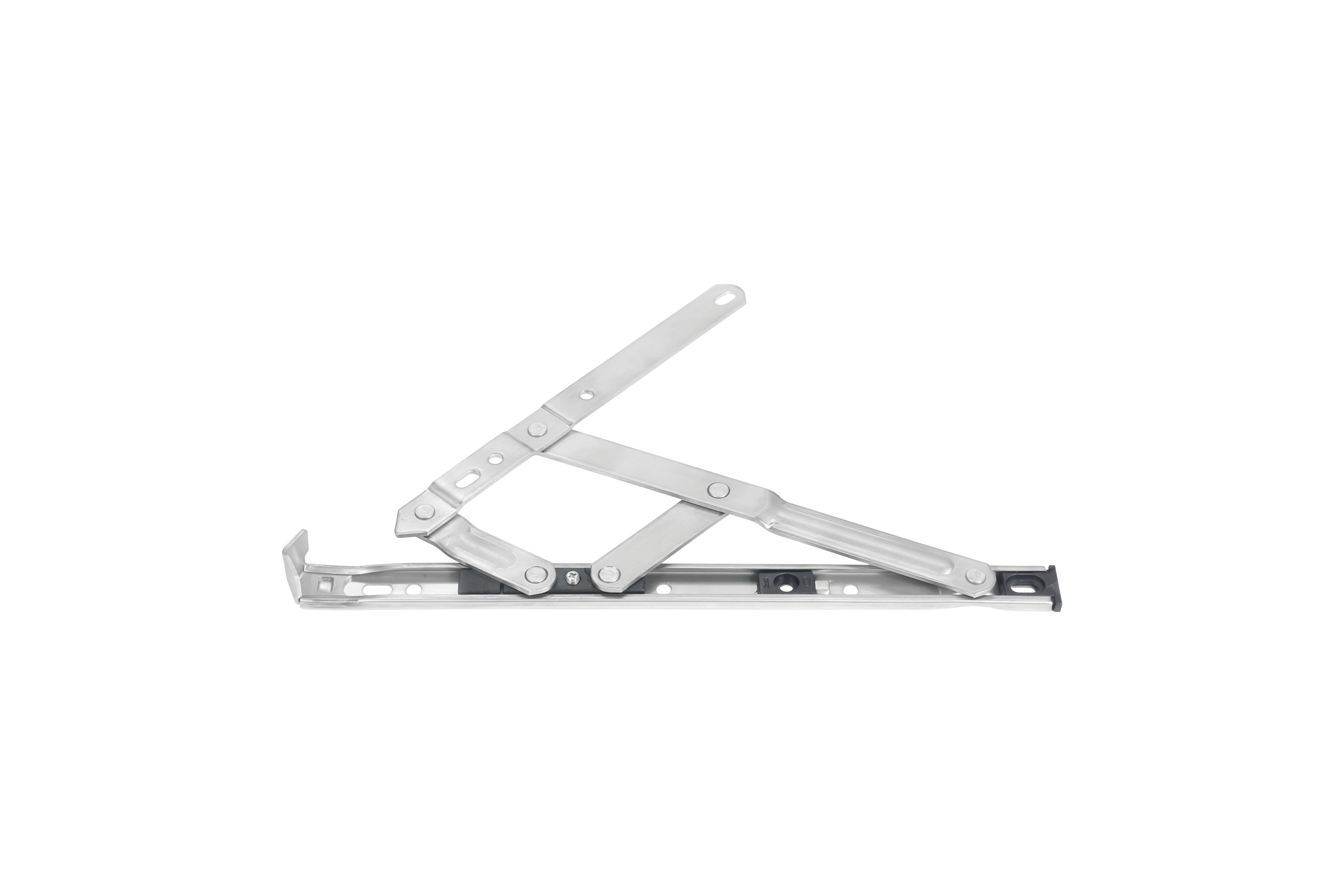

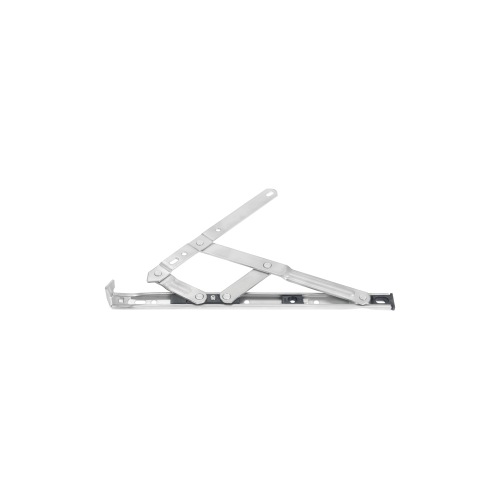

A galeria de produtos existente mostra uma pista longa, vários braços interligados e componentes escuros deslizantes ou de parada final.

Aplicação e ajuste

Revise a parada final no limite de deslocamento

Use o layout de abertura da janela para identificar onde fica o recurso de fim de curso em relação à articulação móvel. Compare o curso disponível com o requisito de abertura do projeto e revise a montagem completa antes de tratar uma posição de parada como um limite de desempenho da janela.

• Mostre o recurso de parada final e a parte que se aproxima dele.
• Forneça a posição de abertura pretendida como um desenho de projeto marcado.
• Compare o comprimento do trilho e o percurso disponível com a montagem existente.

Coordenação de perfis

Compare a contagem de braços, o formato da extremidade do trilho e os componentes deslizantes pretos com a amostra da janela. Etiquetas em polegadas nominais devem ser tratadas como referências de tamanho somente depois que o comprimento medido da pista correspondente for estabelecido.

Confirme o comprimento geral da trilha e as unidades de medida antes de selecionar a peça.

Quando a localização do ponto final faz parte da investigação

Um comprador que compare este formato de barras múltiplas deve marcar o recurso final da trilha e o componente móvel que se aproxima dele. Mantenha a mesma amostra física para medições de contagem de braços, comprimento de pista e membros deslizantes. Adicione o requisito de abertura do projeto separadamente para que o fornecedor possa relacionar a geometria do componente ao deslocamento desejado da janela montada.

Informações para uma correspondência de configuração

• Comprimento total da pista e unidades de medida.
• Contagem de braços, centros de pivô e layout de furos de fixação.
• Estilo de abertura da janela e seção transversal do perfil.
• Tamanho da faixa, peso e quantidade necessária.

Como as referências de comprimento nominal devem ser tratadas?

Combine qualquer etiqueta de tamanho nominal com um comprimento de pista medido e unidades declaradas. Inclua os pontos de referência usados ​​para essa medição para que o fim de curso solicitado e a configuração de ligação possam ser comparados de forma consistente.
