Dobradiça de janela de batente em canal U com elo deslizante

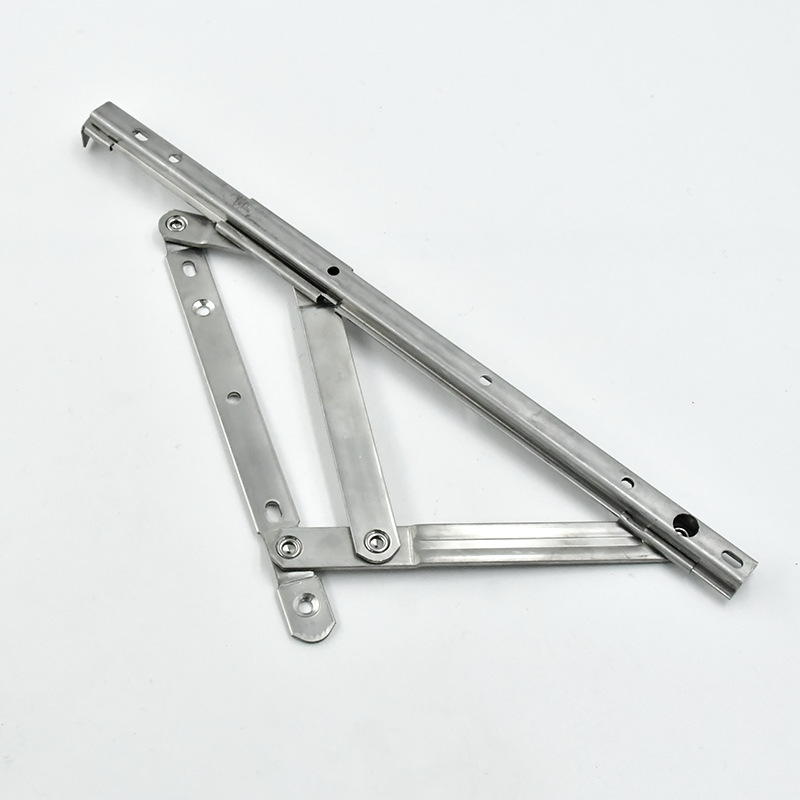

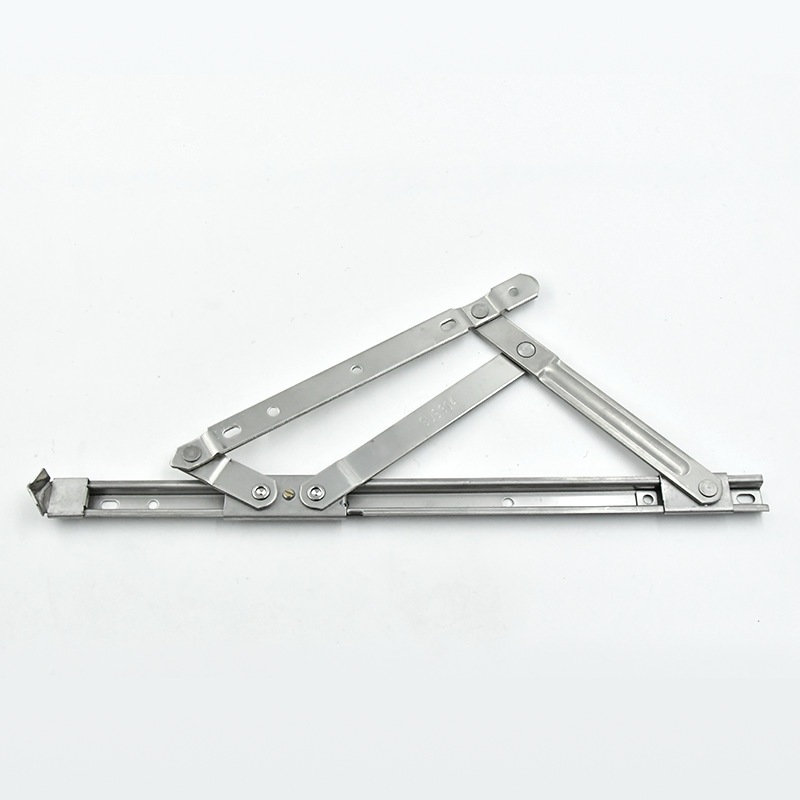

A visualização do produto mostra uma base de canal, um braço de folha longo e uma seção deslizante vinculada perto de uma extremidade.

Aplicação e ajuste

Mantenha o caminho do link deslizante desobstruído

Em uma janela de batente usando uma dobradiça deslizante, inspecione a rota seguida pelo membro deslizante, bem como pelos braços giratórios. Fixações, coletores de detritos e peças vizinhas devem estar visíveis nas fotografias de consulta para que a interface completa possa ser revisada.

• Marque as posições finais do trilho e o membro deslizante no componente.
• Mostre o espaço de viagem disponível ao lado da moldura do lado da dobradiça.
• Inclua o acessório do lado do caixilho e qualquer haste de travamento próxima.

Coordenação de perfis

Combine a seção do canal, o componente final preto e o curso do elo deslizante com o hardware do caixilho existente. Confirme a mão de instalação porque a geometria invertida pode alterar o caminho do movimento.

Confirme o perfil do canal U e a profundidade de montagem antes de selecionar a peça.

Quando o membro deslizante se desloca perto de outro hardware

Uma solicitação de substituição para este formato de link deslizante de canal U deve mostrar o membro deslizante em mais de uma posição. Inclua o componente final preto e o hardware de quadro próximo na vista. Marque o ponteiro do caixilho no esboço da janela para que o trilho e a direção de deslizamento possam ser interpretados na orientação pretendida.

Informações para uma correspondência de configuração

• Perfil do canal U e profundidade de montagem.
• Detalhes do deslocamento do link deslizante e dos componentes finais.
• Instalação à esquerda ou à direita.
• Rastreie dimensões, dados de faixa e quantidade necessária.

Quais detalhes da trilha devem permanecer visíveis nas fotos?

Mantenha ambas as extremidades, o membro deslizante e a abertura do canal na estrutura. Adicione um close onde uma haste de travamento ou outro componente se aproxima da área de deslocamento, com a posição do caixilho identificada para essa visualização.
