Suporte de fricção para janela de batente de quatro barras

Ferragens para janelas · seleção e aplicação

Suporte de fricção para janela de batente de quatro barras

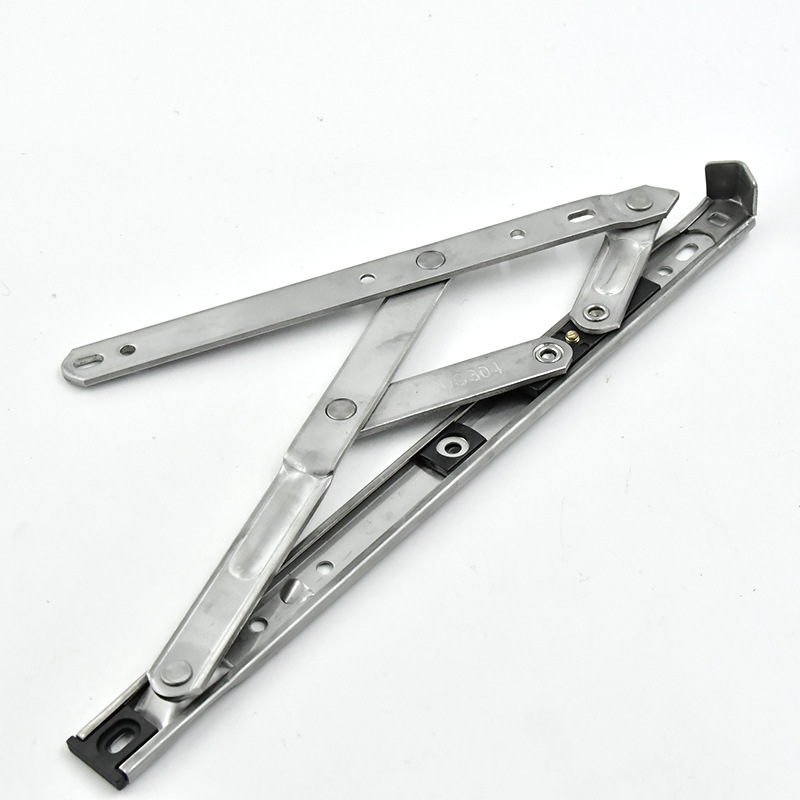

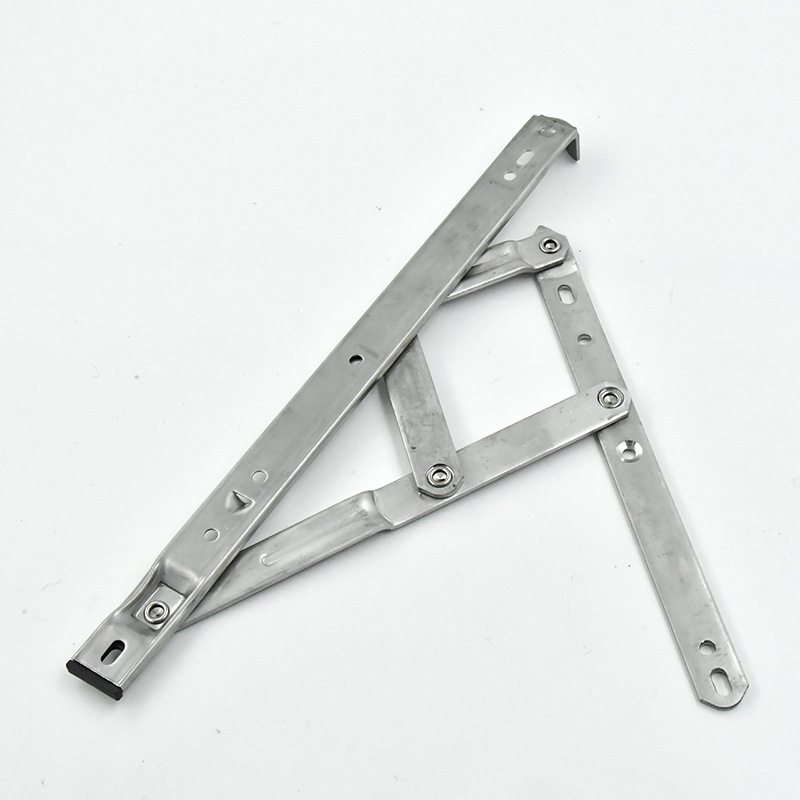

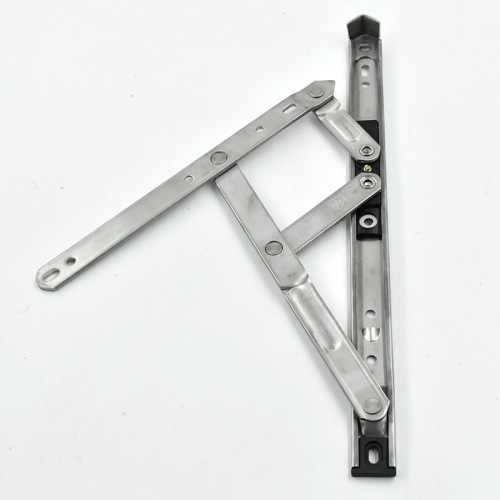

A imagem do produto mostra uma base rastreada, um braço de folha longo e dois elos de controle mais curtos. Quando abertos, os elos guiam o caixilho para longe da moldura em um arranjo de caixilho suspenso lateralmente.

Aplicação e ajuste

Trace o caminho de abertura do caixilho de quatro barras

Um layout de janela de batente ajuda a mostrar a relação entre o trilho fixo, o caixilho de abertura e a articulação de quatro barras. Use essa relação para comparar a peça de reposição e para identificar qualquer interferência próxima ao lado da dobradiça antes de discutir o padrão de fixação.

• Esboce o balanço do caixilho e identifique o membro da estrutura do lado da dobradiça.
• Fotografe a ligação existente numa posição de abertura intermédia.
• Registre as dimensões da face de montagem e os centros de fixação em ambos os lados.

Coordenação de perfis

Confirme a instalação à esquerda ou à direita e compare a sequência de articulação com o caminho de caixilho necessário. O comprimento da pista, o comprimento do braço e a posição do bloco deslizante devem ser registrados a partir da mesma amostra física.

Confirme o manuseio do caixilho e a seção transversal do perfil antes de selecionar a peça.

Ao combinar a sequência de pivô do caixilho

Um comprador que substitui um suporte de caixilho de quatro barras deve comparar os links em seu pedido conectado. Mantenha o trilho, o membro deslizante e o braço do caixilho visíveis em uma fotografia e, em seguida, marque a direção do balanço. Use dimensões dessa mesma peça física para evitar combinar uma medição de braço de uma amostra com uma trilha de outra.

Informações para uma correspondência de configuração

• Entrega do caixilho e seção transversal do perfil.
• Comprimento da pista e padrão completo de furos de fixação.
• Comprimentos dos braços e espaçamento dos pivôs.
• Dimensões da folha, peso e requisitos de abertura.

O que identifica a mão de instalação necessária?

Um plano de janela rotulado é o ponto de partida mais claro. Mostre o membro da estrutura do lado da dobradiça e o caixilho móvel e, em seguida, relacione essa vista com as fotografias do trilho e do braço do caixilho, em vez de confiar em uma imagem frontal não rotulada.
