Suporte telescópico para janela de batente

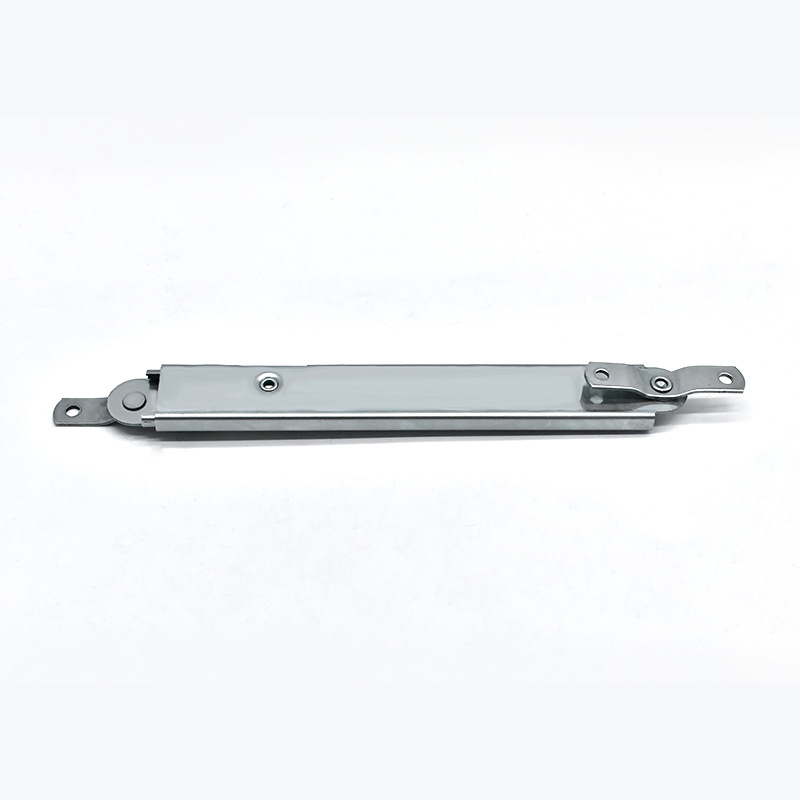

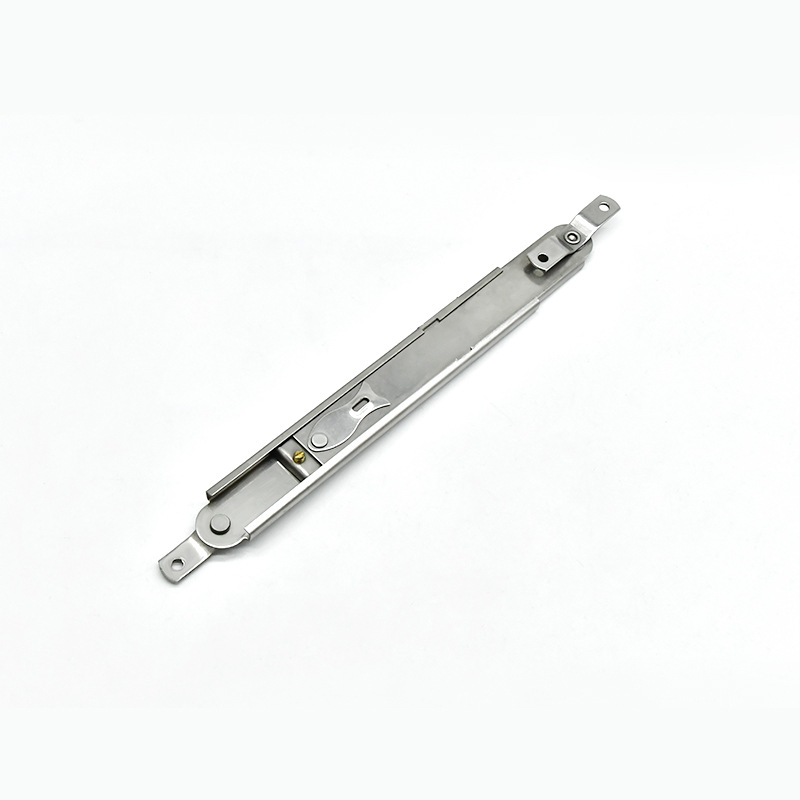

O produto fechado apresenta-se como um corpo telescópico fino com olhais de fixação em ambas as extremidades.

Aplicação e ajuste

Combine o deslocamento telescópico com uma faixa de caixilho

Para uma consulta de janela de batente, relacione o suporte telescópico ao balanço do caixilho e aos seus dois pontos de fixação. A extremidade móvel segue o caixilho, portanto tanto a posição fechada como a extensão necessária precisam ser comparadas com a geometria da moldura circundante.

• Marque o lado da dobradiça e o balanço para fora ou para dentro em uma vista plana.
• Meça a distância entre as duas conexões quando fechadas.
• Forneça a extensão necessária e o espaço disponível na extremidade móvel.

Coordenação de perfis

Meça a distância olho a olho nas posições fechada e aberta necessária. O plano de montagem, a orientação do olho final e a folga ao redor do corpo telescópico devem ser verificados no perfil real do caixilho.

Confirme as dimensões olho no olho fechadas e abertas antes de selecionar a peça.

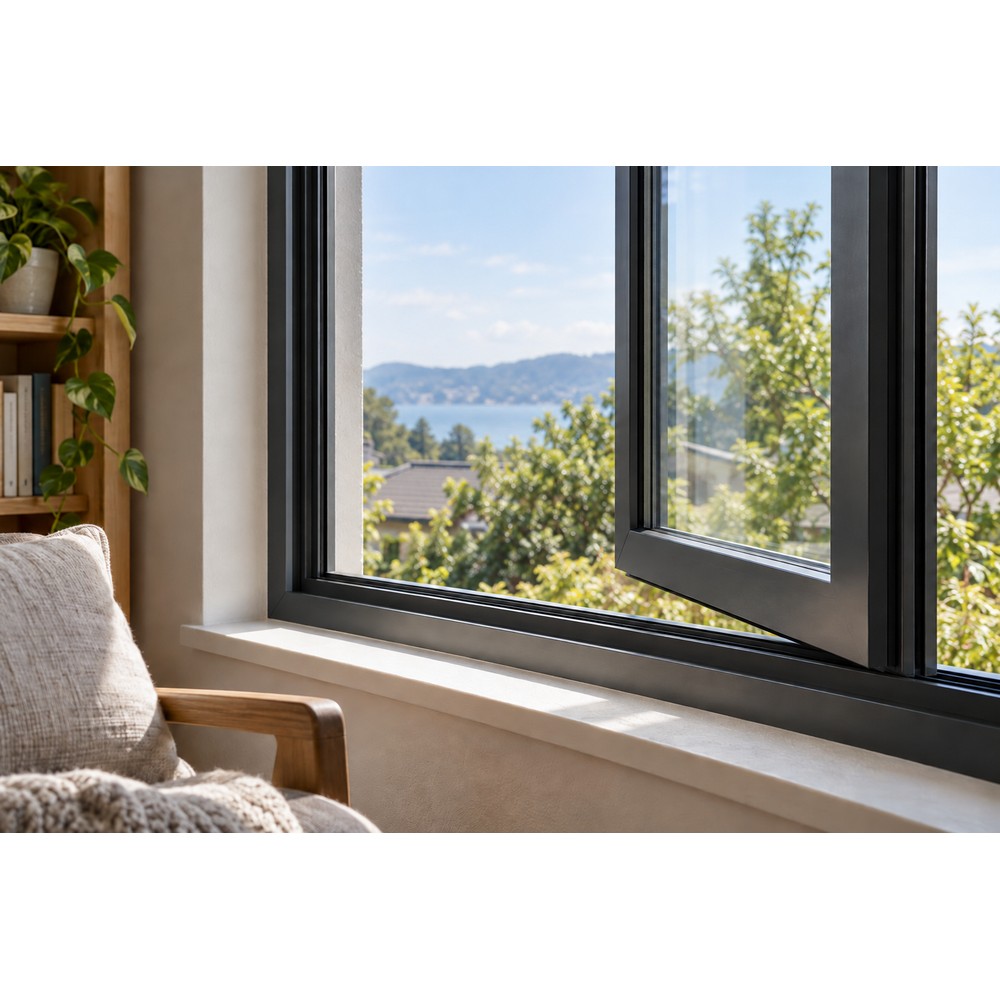

Quando um corpo telescópico fica ao lado de uma faixa oscilante

Em uma consulta de substituição de caixilho, marque a extremidade fixa e a extremidade móvel na planta da janela. Meça entre essas referências com o caixilho fechado e na posição aberta pretendida pelo projeto. Revise o espaço ao redor do corpo telescópico ao mesmo tempo, incluindo hastes de travamento, vedações e acabamentos próximos.

Informações para uma correspondência de configuração

• Dimensões olho no olho fechadas e abertas.
• Tamanhos dos orifícios dos olhais e orientação de montagem.
• Direção de abertura do caixilho e deslocamento necessário.
• Seção da moldura, informações da faixa e quantidade.

Como a entrega do caixilho deve ser comunicada?

Forneça uma vista plana com a estrutura fixa, o lado da dobradiça e a direção de giro rotulados. Combine-o com fotografias de ambos os olhos finais para que seus planos de montagem possam ser comparados com a seção de caixilho proposta.
