Suporte de fricção de janela ajustável de quatro barras

Ferragens para janelas · seleção e aplicação

Suporte de fricção de janela ajustável de quatro barras

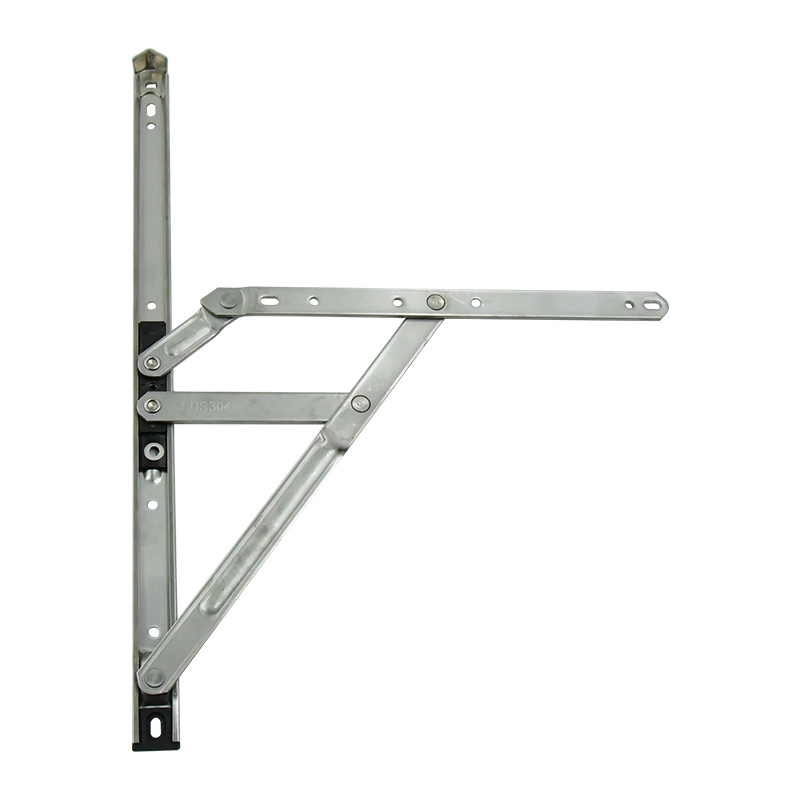

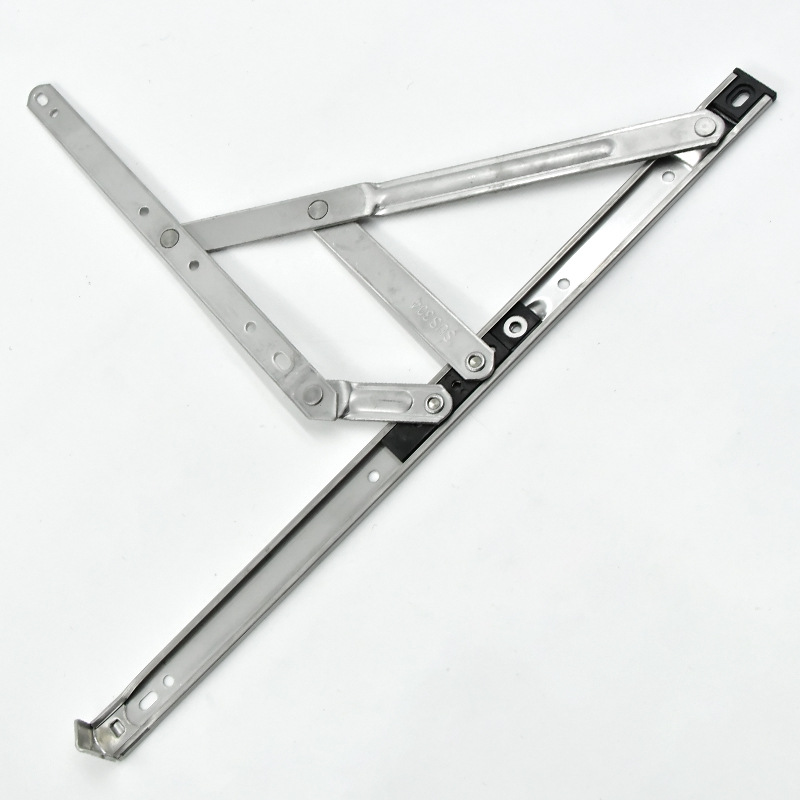

A visualização do produto mostra um braço de folha estendido conectado a uma articulação de quatro barras. Vários pontos de fixação são visíveis ao longo dos membros, tornando o layout dos furos e a orientação do braço centrais para a identificação do produto.

Aplicação e ajuste

Mantenha o ponto de ajuste acessível

Ao planejar uma estadia ajustável de quatro barras, inclua o acesso à área de ajuste no layout da janela. O perfil deve acomodar o mecanismo dobrado enquanto ainda permite que a configuração relevante seja alcançada durante a montagem ou serviço.

• Identifique o recurso de ajuste na fotografia do componente fornecida.
• Mostre o espaço de acesso à ferramenta ao lado da trilha instalada.
• Indique o arranjo de abertura necessário antes de escolher a duração da estadia.

Coordenação de perfis

Defina se a janela é suspensa superior ou lateral antes de selecionar este suporte. Compare o curso da sapata deslizante, a sobreposição do braço quando dobrado e o padrão de fixação com os perfis reais da moldura e do caixilho.

Confirme o tipo de janela e o manuseio antes de selecionar a peça.

Quando o acesso para ajuste faz parte do resumo de montagem

Um montador de janelas pode ter espaço suficiente para uma estadia, mas acesso limitado após a colocação de tampas ou vedações. Inclua as partes circundantes na revisão da forma ajustável de quatro barras. Identifique a configuração que o processo de montagem precisa atingir e mostre a direção de acesso proposta antes de definir a posição dos trilhos.

Informações para uma correspondência de configuração

• Tipo de janela e entrega.
• Comprimentos dos trilhos e dos braços da faixa com unidades de medida.
• Seções de perfil, tamanho da folha e quantidade necessária.

O que deve ser mostrado ao redor da área de ajuste?

Inclua o perfil da parede, tampa e borda do caixilho mais próximo, juntamente com a direção de acesso pretendida. Marque o recurso que está sendo ajustado no componente real para que a consulta se refira a uma configuração específica e não a uma estadia ajustável não especificada.
