Suporte de fricção Euro-Groove oculto com trava

Ferragens para janelas · seleção e aplicação

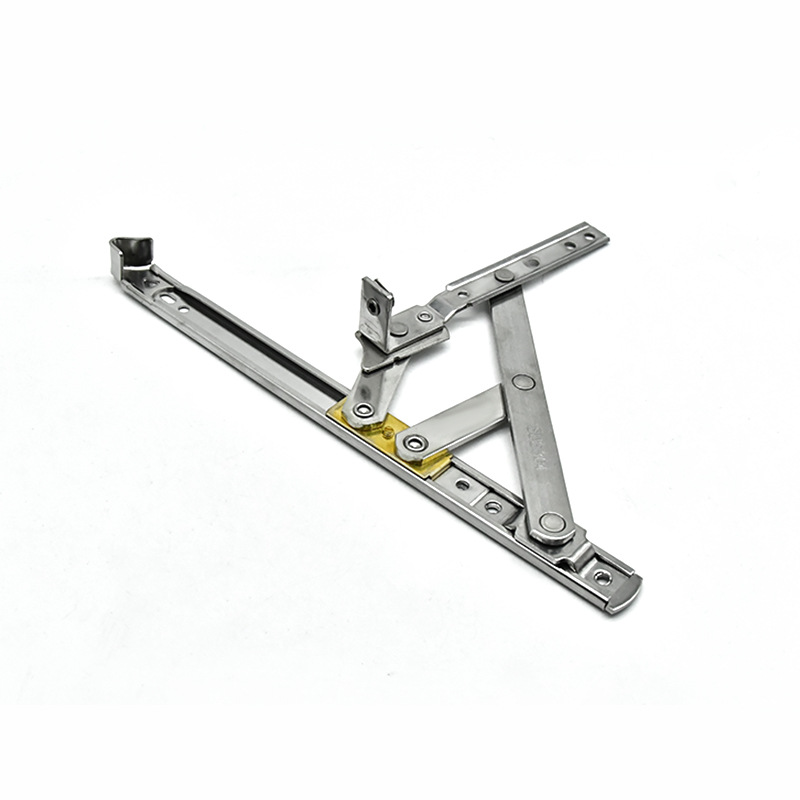

Suporte de fricção Euro-Groove oculto com trava

A direção de montagem oculta faz com que a ranhura do perfil e o envelope dobrado sejam pontos de comparação importantes.

Aplicação e ajuste

Coloque a estadia oculta dentro do desconto

Revise esta permanência oculta da ranhura Euro dentro do desconto da janela fechada, bem como na posição aberta. A trava e os elos dobrados compartilham uma área confinada, portanto o formato da ranhura, a folga da tampa e o acesso à trava devem ser considerados em conjunto.

• Forneça uma visão final da ranhura com sua largura e profundidade utilizáveis.
• Marque a localização da trava em relação ao retorno do caixilho.
• Verifique a folga entre os elos dobrados, as tampas e as superfícies de vedação.

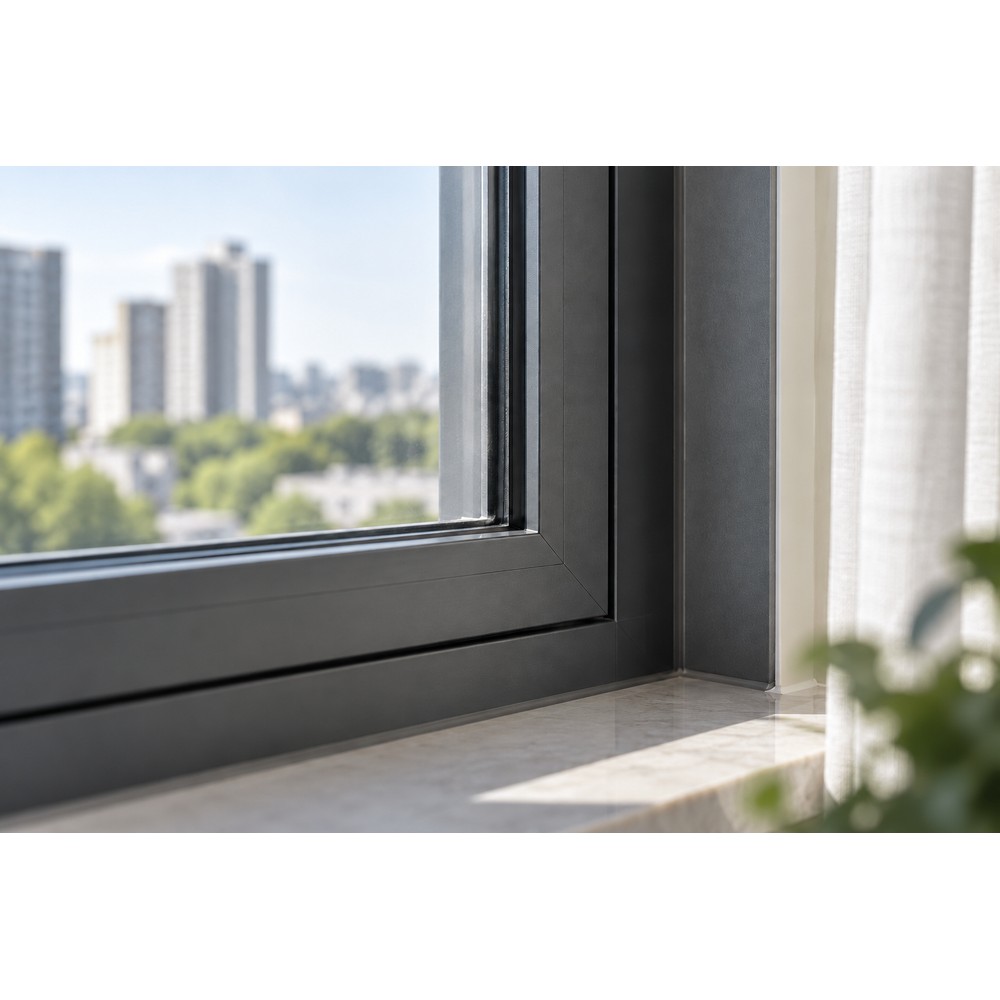

Coordenação de perfis

Verifique a abertura da ranhura, a profundidade da ranhura e a folga disponível no fechamento da folha.

Confirme a seção dimensionada do perfil euro-ranhura antes de selecionar a peça.

Quando uma montagem oculta se fecha em um espaço estreito

Para uma revisão da instalação oculta, mostre o retorno da folha, bem como a Euro-ranhura de recepção. Uma secção através da área do trinco é particularmente útil porque relaciona as ferragens dobradas com a janela fechada. Inclua como a trava será alcançada durante a montagem ou manutenção quando as tampas e vedações estiverem presentes.

Informações para uma correspondência de configuração

• Secção de perfil Euro-ranhura dimensionada.
• Sentido de abertura e curso necessário da folha.
• Layout do furo de fixação, dados da faixa e quantidade do pedido.

Qual seção é útil para o formulário oculto?

Passe uma seção pela trava e pela articulação dobrada com o caixilho fechado. Marque a profundidade da ranhura, a folga utilizável e os retornos próximos. Uma visualização aberta adicional pode mostrar o acesso disponível ao redor da trava.
