Estante de fricção de janela suspensa de quatro barras

Ferragens para janelas · seleção e aplicação

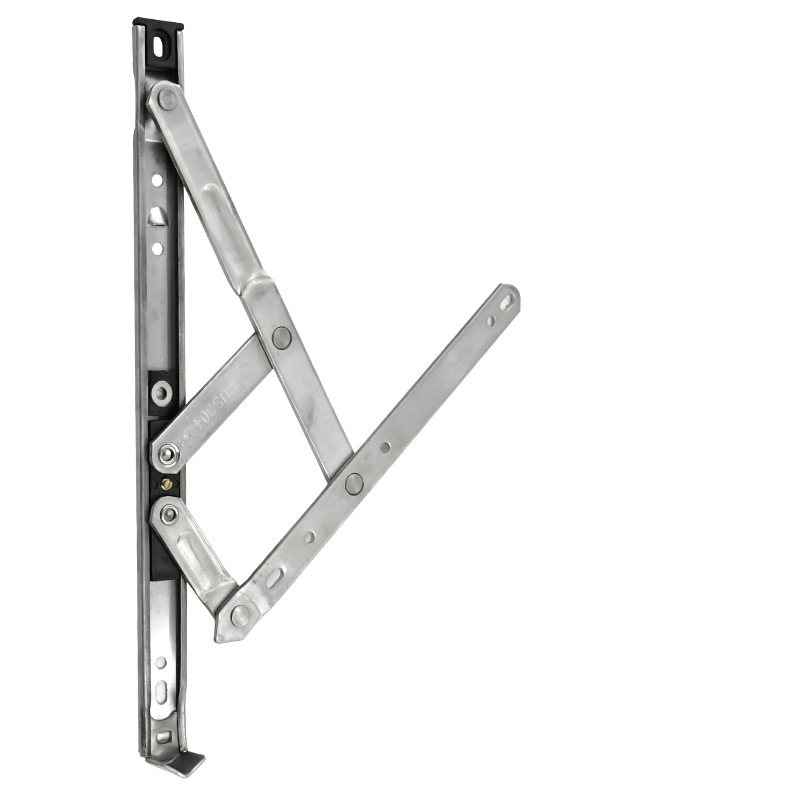

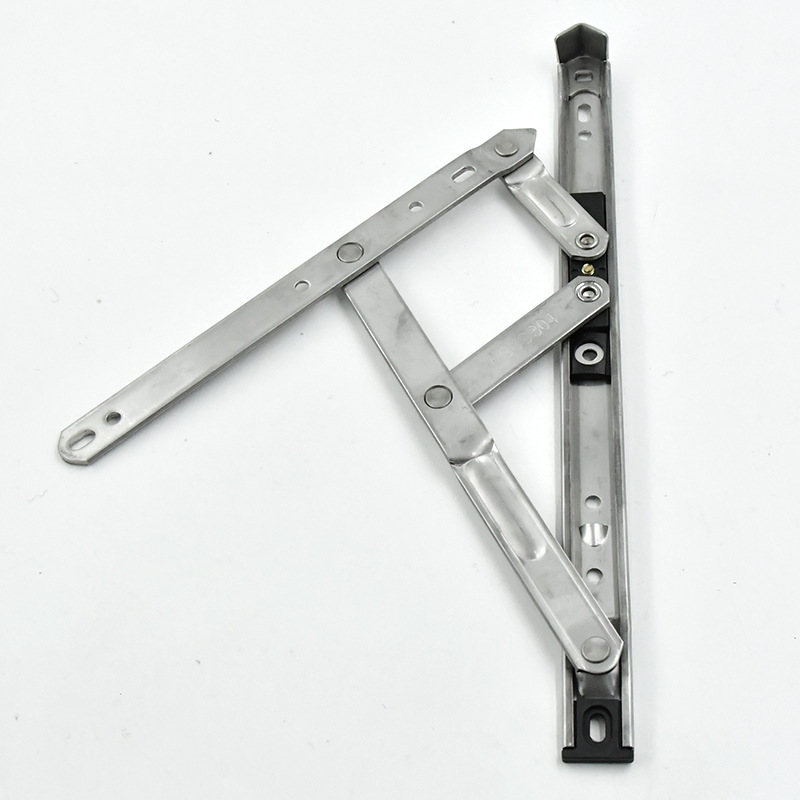

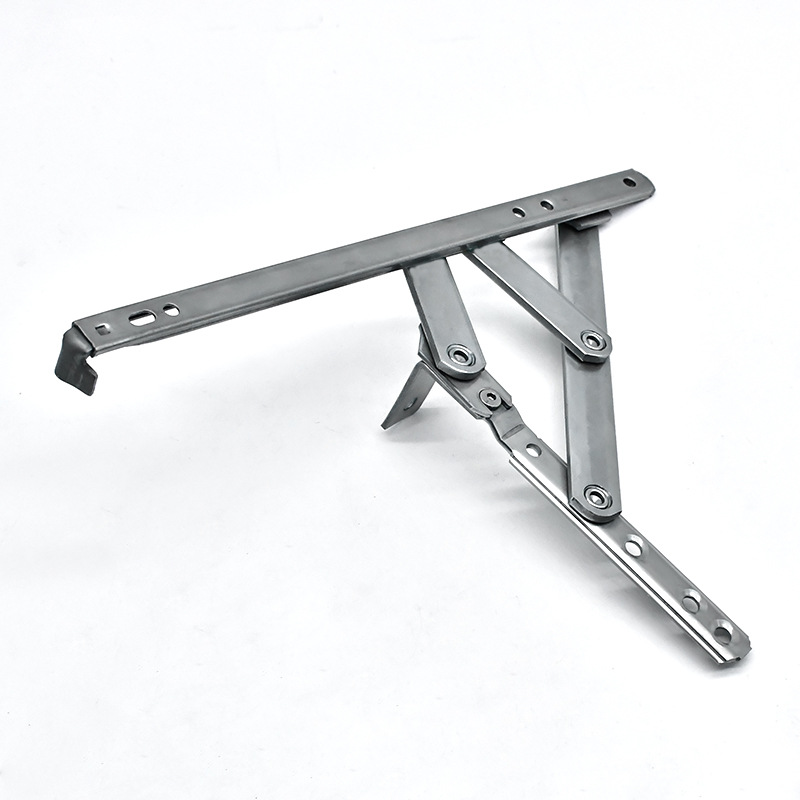

Estante de fricção de janela suspensa de quatro barras

A peça deve ser tratada como ferragem de janela e não como um sistema de janela completo.

Aplicação e ajuste

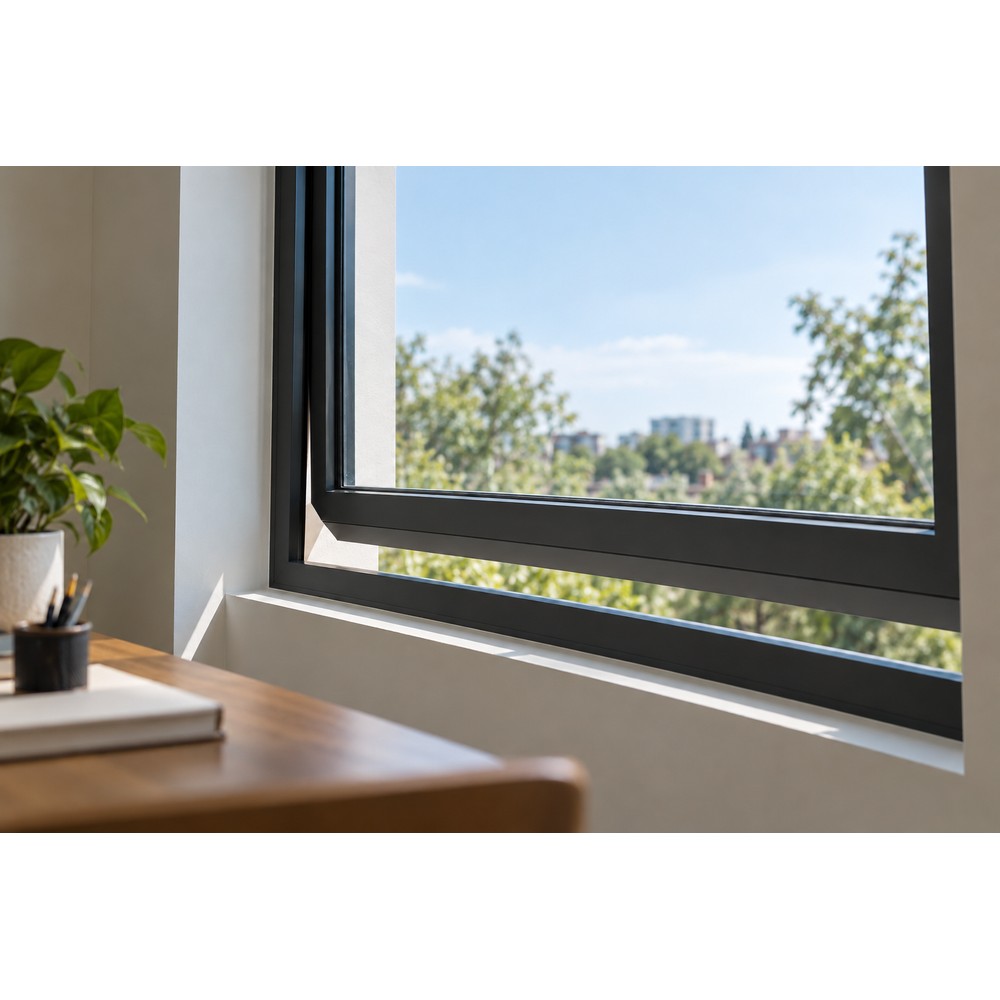

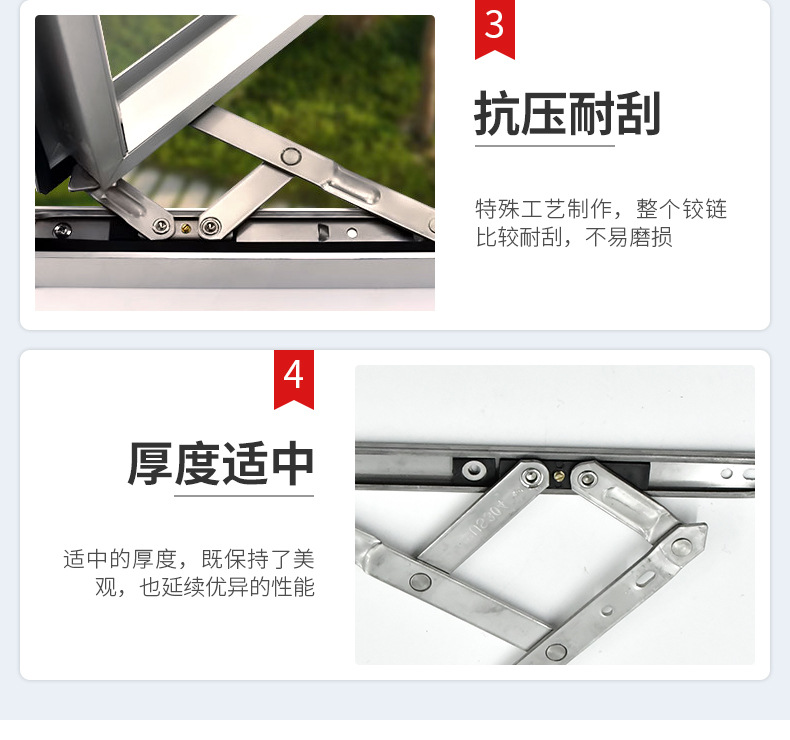

Revise o deslocamento de quatro barras em uma janela suspensa

Em uma aplicação suspensa, a articulação de quatro barras precisa de espaço para se mover entre a estrutura fixa e o caixilho de abertura. Examine todo o caminho de abertura em vez de apenas a posição totalmente aberta, especialmente onde um retorno de perfil ou vedação contra intempéries fica ao lado dos braços.

• Fornece visualizações de janelas fechadas, parcialmente abertas e totalmente abertas.
• Marque qualquer vedação, reentrância ou acabamento próximo ao caminho de ligação.
• Compare os centros de fixação dos trilhos com a face de montagem da estrutura disponível.

Coordenação de perfis

Combine o layout da ligação com a faixa suspensa superior e verifique como o trilho se encaixa no quadro. A posição do elo de controle curto afeta o caminho de abertura, portanto os compradores devem comparar a geometria completa do braço e não apenas o comprimento total.

Confirme os desenhos do rebaixo da moldura e do perfil do caixilho antes de selecionar a peça.

Ao comparar dois candidatos com quatro barras mais bem posicionados

Disponha cada candidato ao lado do mesmo desenho de perfil e identifique o elo curto, o trilho e o braço da faixa. Fotografe a ligação em posições comparáveis. Isso permite que uma equipe de compras discuta uma geometria específica com o fornecedor, em vez de tratar cada arranjo de quatro barras como a mesma peça, simplesmente porque os comprimentos gerais dos trilhos são parecidos.

Informações para uma correspondência de configuração

• Desenhos de abatimento de moldura e perfil de caixilho.
• Contagem de ligações e dimensões de pivô a pivô.
• Comprimento da trilha, largura e posições dos furos de montagem.
• Informações necessárias sobre viagem e faixa de abertura.

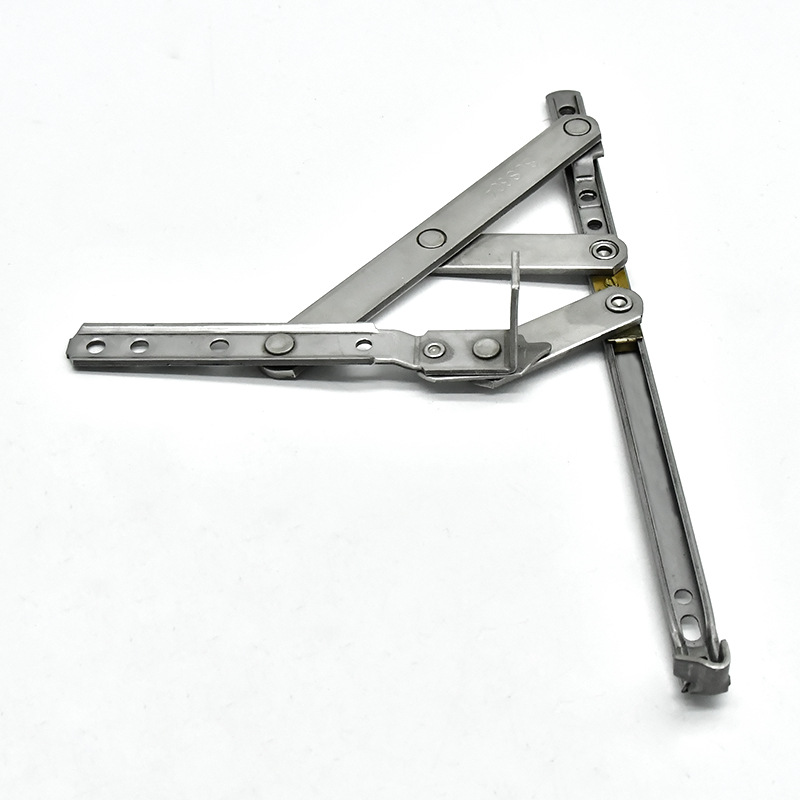

Por que incluir uma visão de abertura intermediária?

Essa vista mostra a relação entre o elo de controle curto e os braços mais longos enquanto a folha se move. Ajuda a identificar onde a folga deve ser verificada em relação ao desconto, vedação e retorno da folha antes da seleção da montagem.
