Suporte leve de fricção para janela suspensa na parte superior

Ferragens para janelas · seleção e aplicação

Suporte leve de fricção para janela suspensa na parte superior

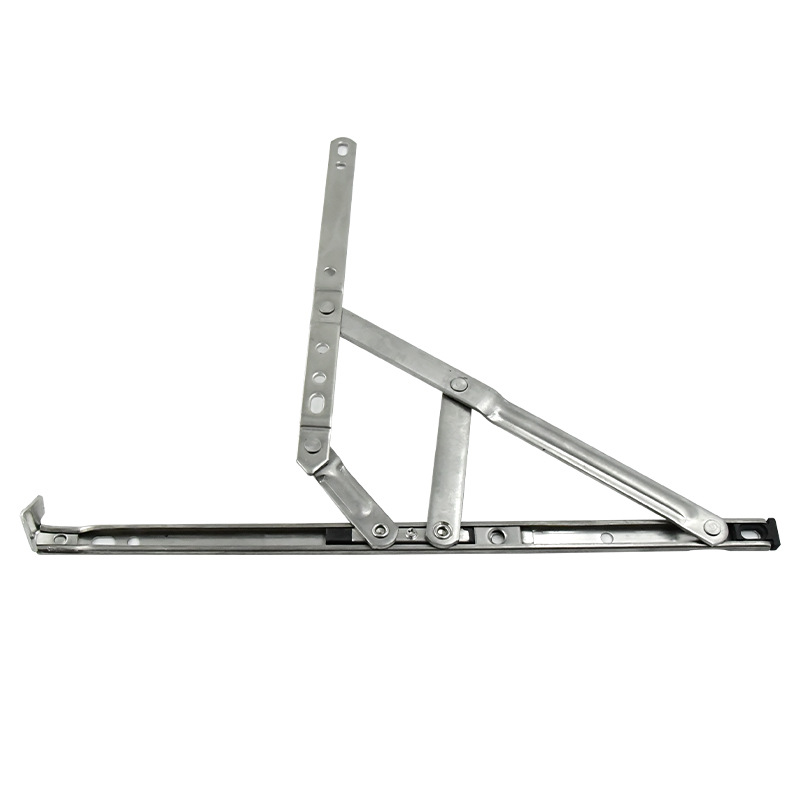

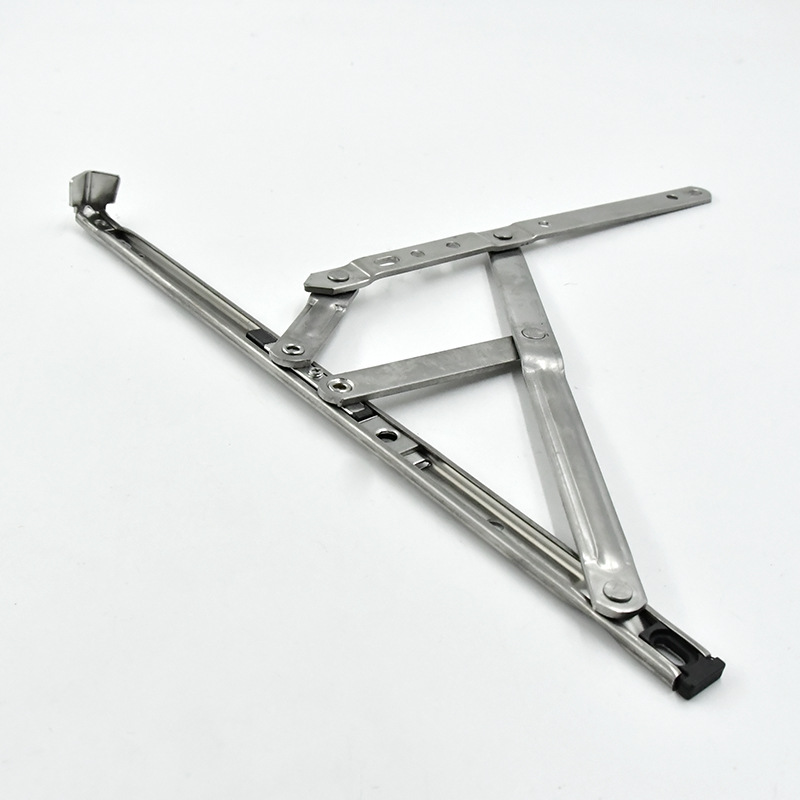

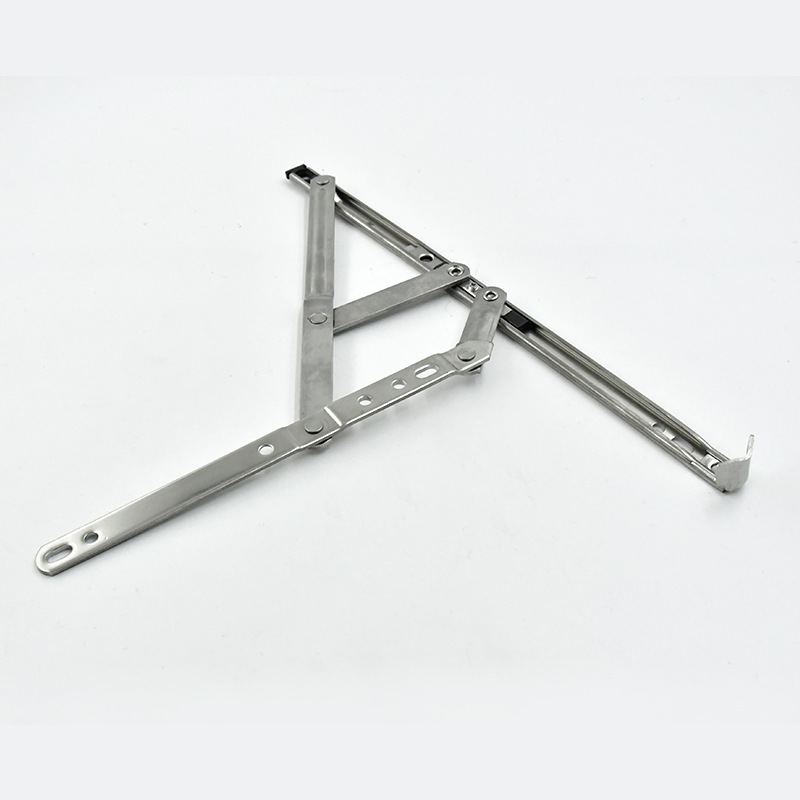

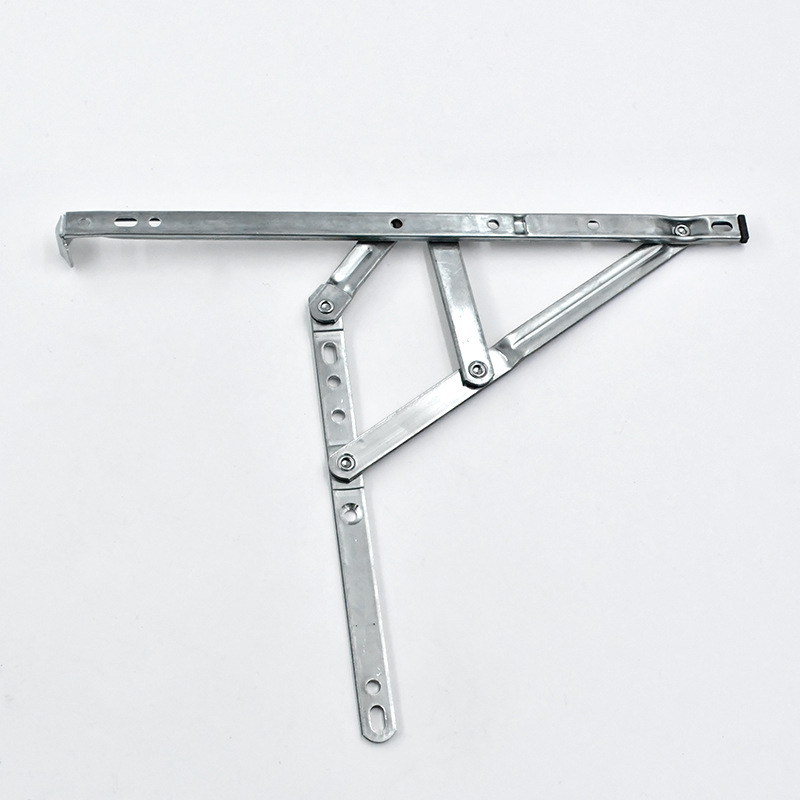

Trilho raso e braços unidos formando um suporte triangular abaixo do caixilho de abertura. O arranjo deve ser identificado pelas extremidades dos trilhos, sequência de articulação e posição do braço do caixilho.

Aplicação e ajuste

Localize o suporte ao lado de uma faixa pendurada no topo

Para um layout de janela suspensa na parte superior, o caixilho abre a partir de sua borda inferior, enquanto a parte superior permanece no lado pivô. Revise o espaço lateral disponível para o suporte de fricção leve e as superfícies de fixação na moldura e folha antes de selecionar a montagem.

• Mostre o lado superior do pivô e a borda inferior da abertura em um esboço de janela.
• Compare a lacuna fechada com o envelope dobrado.
• Forneça detalhes de tamanho, peso e superfície de fixação da faixa para correspondência.

Coordenação de perfis

Verifique se a estadia proposta segue o movimento superior exigido e se enquadra no desconto disponível. O comprimento da trilha é apenas uma entrada de seleção; a altura da pilha dobrada e a distância do primeiro pivô até a fixação da estrutura também são importantes.

Confirme o perfil da janela suspensa e o esboço da direção de abertura antes de selecionar a peça.

Ao revisar uma nova seção de faixa suspensa

Os fabricantes de janelas podem usar o layout suspenso para colocar o suporte proposto ao lado da moldura e do caixilho móvel. Adicione a referência de pivô superior, a folga de abatimento fechada e a abertura desejada da borda inferior ao desenho. Em seguida, compare o envelope dobrado do suporte físico e as superfícies de fixação com as informações do projeto antes de preparar uma amostra de montagem.

Informações para uma correspondência de configuração

• Perfil da janela suspensa e esboço da direção de abertura.
• Disposição dos furos de fixação na moldura e no caixilho.
• Dimensões da folha, peso e folga de abertura desejada.

O comprimento da pista é a única referência de dimensionamento?

Registre também a altura dobrada, as posições de articulação e a folga lateral disponível. Para uma montagem suspensa, esses detalhes descrevem como o suporte ocupa o rebaixo e como o caixilho de abertura se move em relação à moldura fixa.
