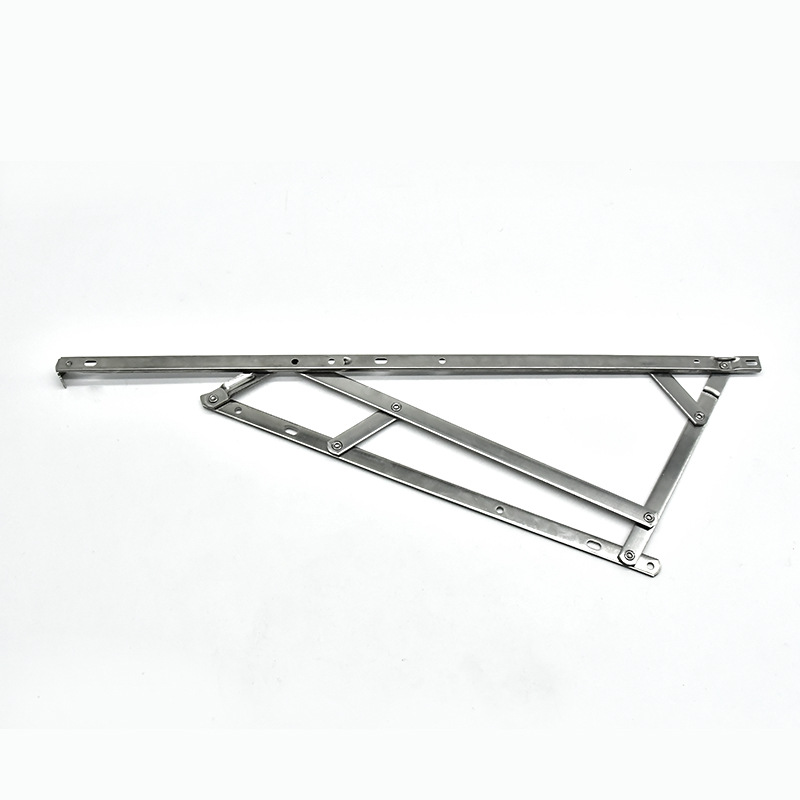

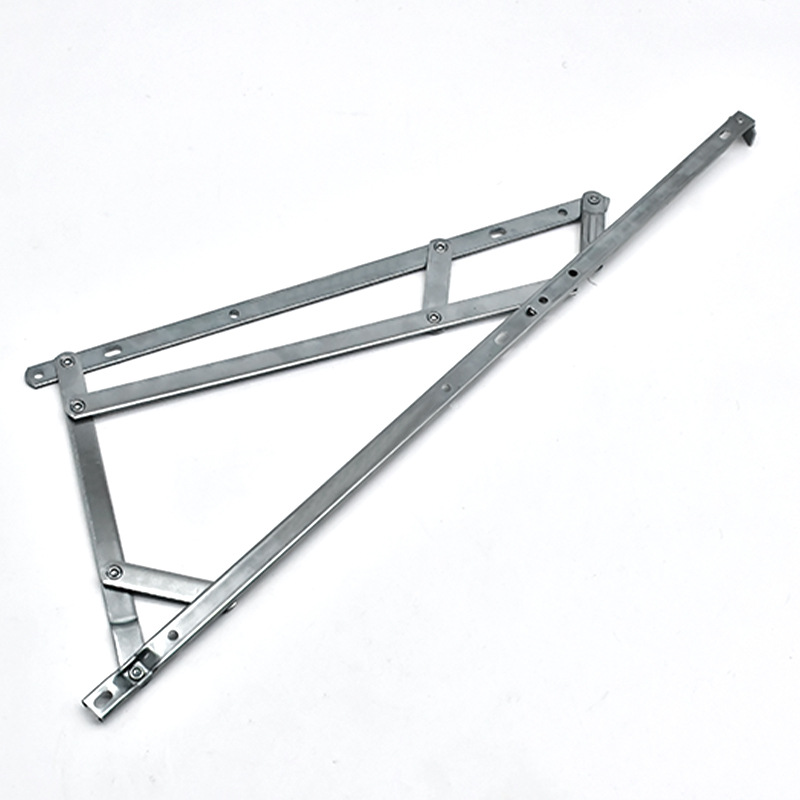

Estante de fricção de janela suspensa de seis barras

Uma base longa e uma abertura de articulação de seis membros abaixo do braço superior do caixilho. A configuração estendida ocupa um envelope de movimento maior do que as barras múltiplas mais curtas permanecem na faixa.

Aplicação e ajuste

Revise a folga lateral em uma faixa suspensa superior de seis barras

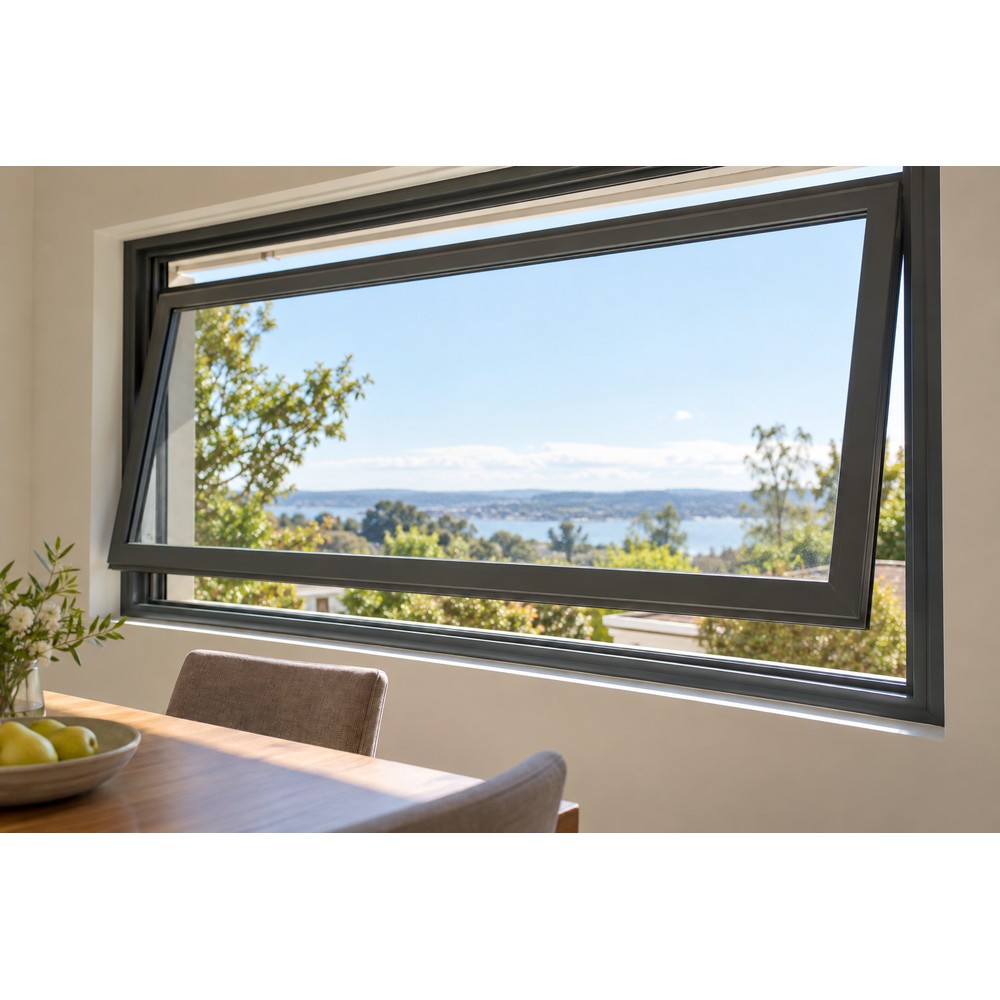

O arranjo suspenso de seis barras precisa ser revisado ao lado das longarinas da estrutura à medida que a borda inferior do caixilho se move para fora. Compare o envelope de articulação completo e as faces de montagem em vez de presumir que outro suporte suspenso de comprimento semelhante caberá.

• Forneça uma seção de janela suspensa mostrando a área de montagem lateral pretendida.
• Fotografe a articulação dobrada para comparar a altura da pilha.
• Marque a posição aberta necessária e a obstrução da estrutura mais próxima.

Coordenação de perfis

Verifique a contagem de seis barras, a orientação superior e o envelope de abertura total da parte física.

Confirme o perfil suspenso e a orientação instalada antes de selecionar a peça.

Ao selecionar uma forma de seis barras para uma moldura suspensa

Uma equipe de sistemas de janelas pode começar com a seção suspensa e a amostra física de seis barras disposta na orientação pretendida. Marque a área de montagem lateral, a pilha dobrada e a borda inferior da abertura. Compare os membros conectados em diversas posições para que a revisão cubra o envelope de movimento, bem como a silhueta totalmente aberta.

Informações para uma correspondência de configuração

• Perfil suspenso e orientação instalada.
• Comprimento da esteira, seis dimensões de barra individuais e centros de articulação.
• Tamanho da faixa, peso, necessidade de abertura e quantidade.

Como uma amostra suspensa de seis barras deve ser documentada?

Fotografe cada membro conectado e identifique as faces de fixação do trilho e da faixa. Adicione uma vista de borda da montagem dobrada e uma seção suspensa rotulada para relacionar a peça à janela proposta.
