Suporte de fricção para janela Euro-Groove com trava

Ferragens para janelas · seleção e aplicação

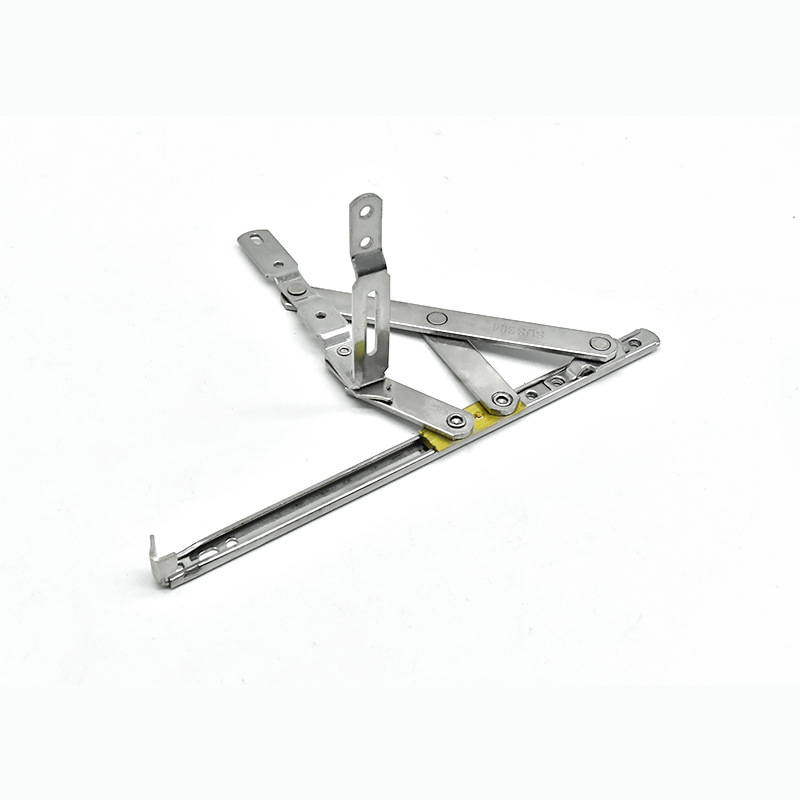

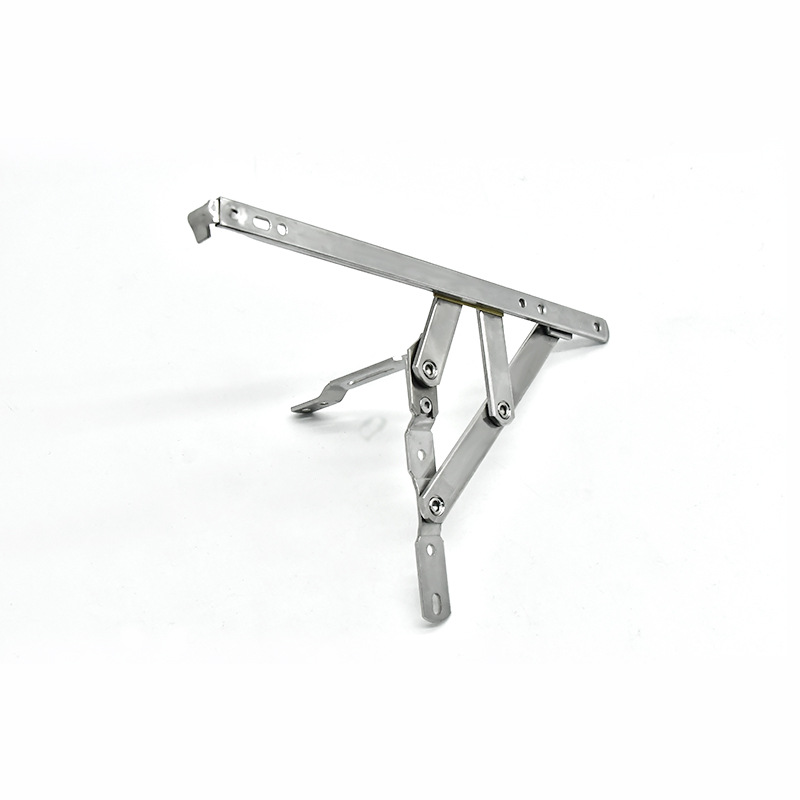

Suporte de fricção para janela Euro-Groove com trava

A sua forma dobrada compacta destina-se a ser comparada com a ranhura e o espaço de montagem do perfil da janela do comprador.

Aplicação e ajuste

Coordene a trava com o desconto do quadro

Planeje o suporte de fricção junto com a folha de abertura e sua ranhura receptora. Para esta forma de trava elevada, compare a posição da trava com o rebaixamento da estrutura, bem como o comprimento do trilho; a folga na trava é uma verificação separada do movimento do braço.

• Envie uma seção através da ranhura de recepção e marque o lado da trava.
• Compare a altura do conjunto dobrado com a folga disponível do desconto.
• Mostre a folha fechada e aberta ao solicitar a substituição.

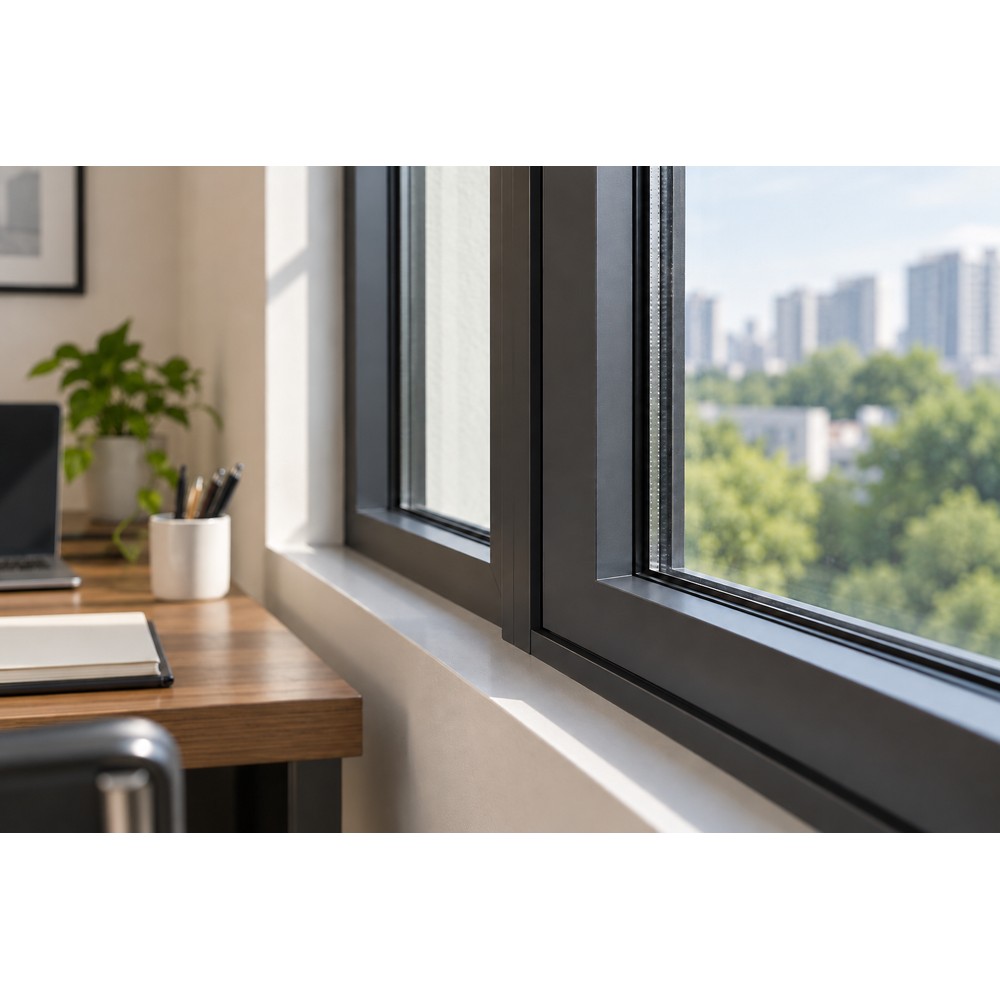

Coordenação de perfis

Confirme primeiro a geometria da ranhura e depois compare a altura dobrada, o contorno da trilha e a posição da trava. O manuseio, a direção de abertura da folha e a folga ao redor do trinco determinam se um suporte visualmente semelhante pode ser usado na mesma montagem.

Confirme as seções transversais do perfil da moldura e do caixilho com a ranhura de montagem marcada antes de selecionar a peça.

Quando a trava encontra um desconto apertado

Um projetista de sistema de janela que compare esta forma deve incluir a ranhura, a projeção da trava e a abertura do caixilho fechado na mesma seção. Se o trilho parecer encaixar, mas a trava se aproximar de uma tampa ou vedação, resolva essa interface antes de tratar o suporte como um candidato substituto. Registre o acesso operacional necessário com a folha aberta.

Informações para uma correspondência de configuração

• Secções transversais do perfil do caixilho e do caixilho com marcação da ranhura de montagem.
• Vistas fechadas e abertas mostrando a orientação da trava.
• Direção de abertura necessária, dimensões da folha e quantidade do pedido.

A correspondência da largura da ranhura pode estabelecer uma substituição?

Verifique também a profundidade da ranhura, a altura dobrada e a orientação da trava. Duas peças podem compartilhar uma referência de ranhura nominal enquanto posicionam a trava ou a fixação final de maneira diferente; compare a seção completa de montagem e recebimento.
