Estante de fricção de janela deslizante reforçada

Ferragens para janelas · seleção e aplicação

Estante de fricção de janela deslizante reforçada

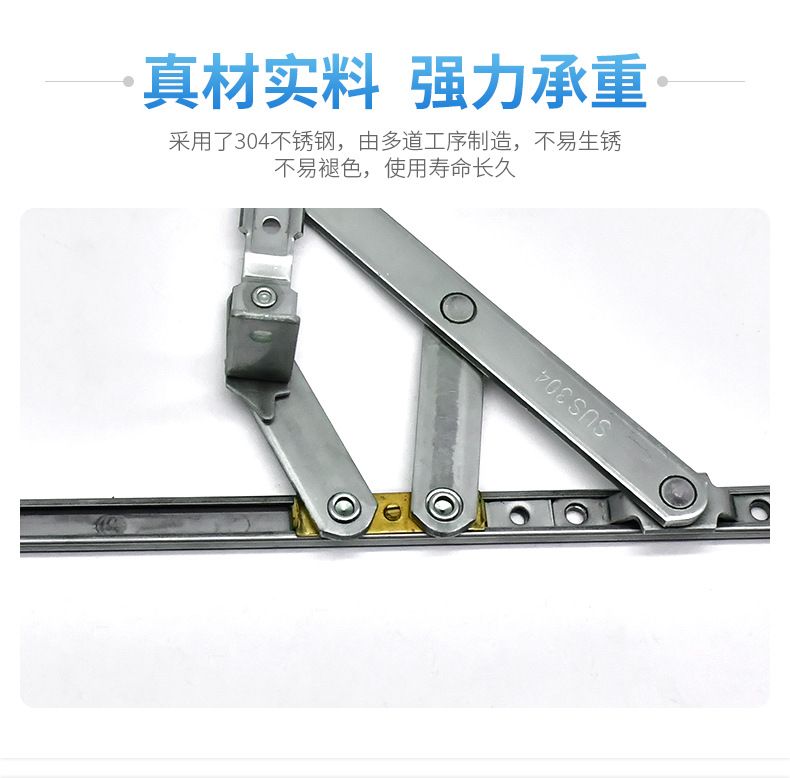

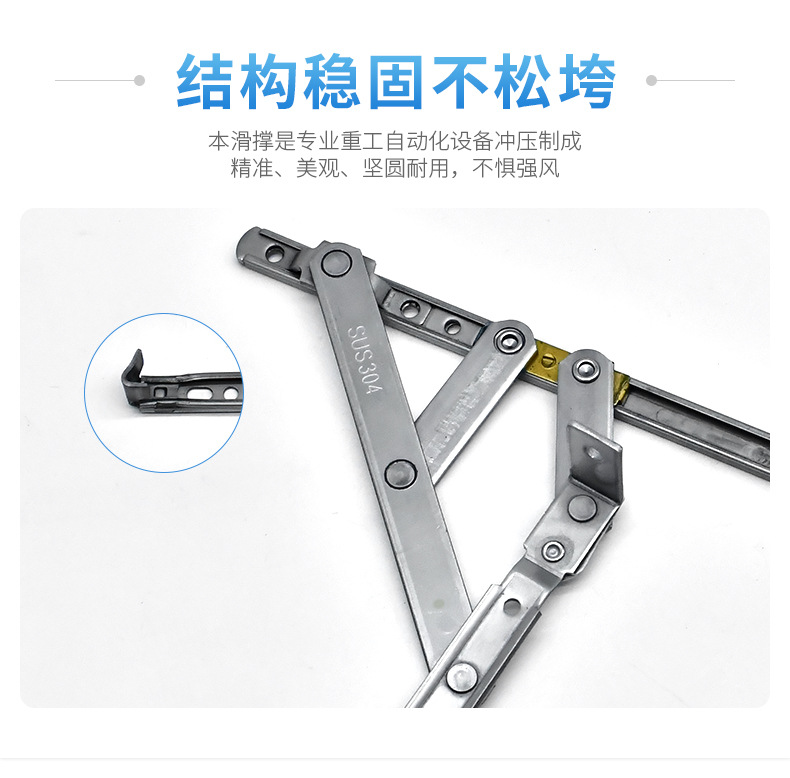

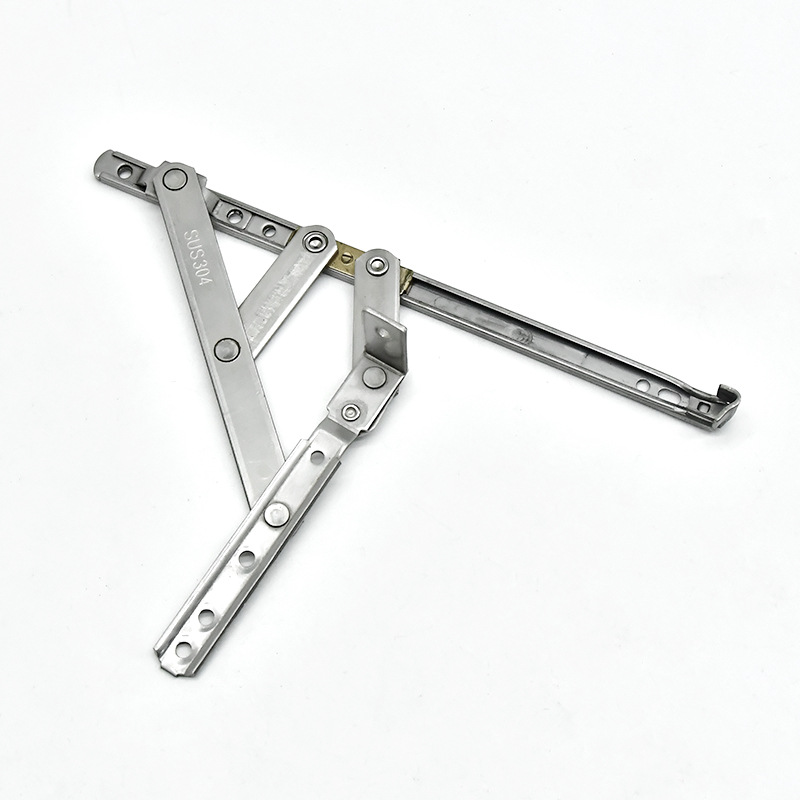

Vários furos e características formadas são visíveis ao longo do trilho para identificação do produto.

Aplicação e ajuste

Planeje em torno do envelope da pista deslizante

Ao revisar este suporte de trilho deslizante reforçado, conecte a vista do componente a uma seção da janela proposta. Examine a face de montagem do trilho, o caminho deslizante e a pilha de braços dobrados como áreas separadas; cada um ocupa um espaço que pode estar oculto em uma visão geral do caixilho.

• Forneça um close da superfície receptora sob a pista.
• Indique a direção de deslizamento e qualquer obstrução próxima às extremidades dos trilhos.
• Meça a folga fechada disponível para o conjunto do braço dobrado.

Coordenação de perfis

Trate isso como ferragem de janela, em vez de mobília ou dobradiça de assento de janela. Compare as características do trilho, a geometria final e a posição do bloco deslizante com o sistema de janelas que o receberá.

Confirme o tipo de janela e o desenho do perfil antes de selecionar a peça.

Quando um suporte de pista deslizante é comparado na seção

Para uma montagem de janela usando um suporte de trilho deslizante, uma fotografia geral do caixilho deve ser combinada com uma seção do assento do trilho. Marque a folga final e o espaço acima dos braços cruzados. Isto dá ao revisor referências distintas para a superfície de recepção, movimento deslizante e ligação empilhada dentro da mesma janela.

Informações para uma correspondência de configuração

• Tipo de janela e desenho de perfil.
• Comprimento da pista, padrão de furos e características da pista formada.
• Posição do bloco deslizante e dimensões completas do braço.
• Tamanho, peso, trajeto de abertura e quantidade da faixa.

O que é útil além do comprimento total da pista?

Registre a largura do assento, a geometria final, a posição do membro deslizante e a altura dobrada. Mostre essas dimensões relativas ao perfil receptor para que a consulta descreva o espaço de montagem, bem como o componente solto.
