Estante de janela telescópica de ponto duplo

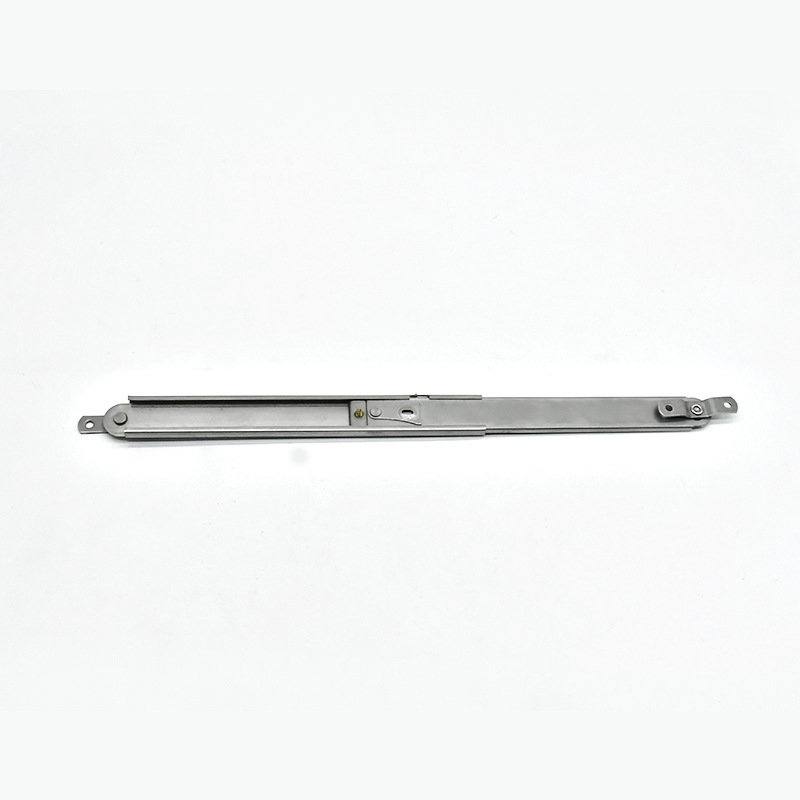

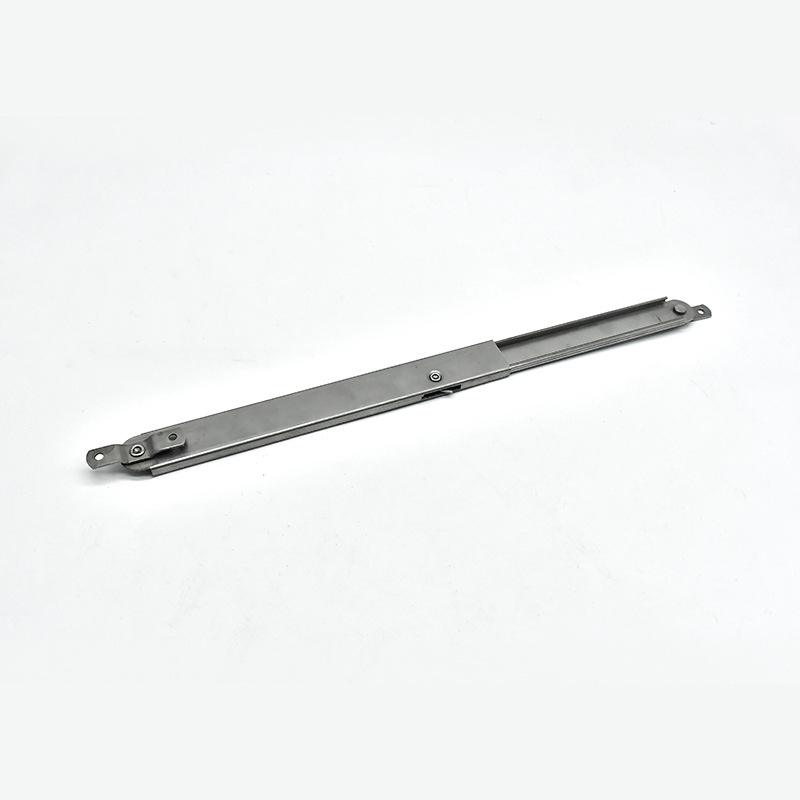

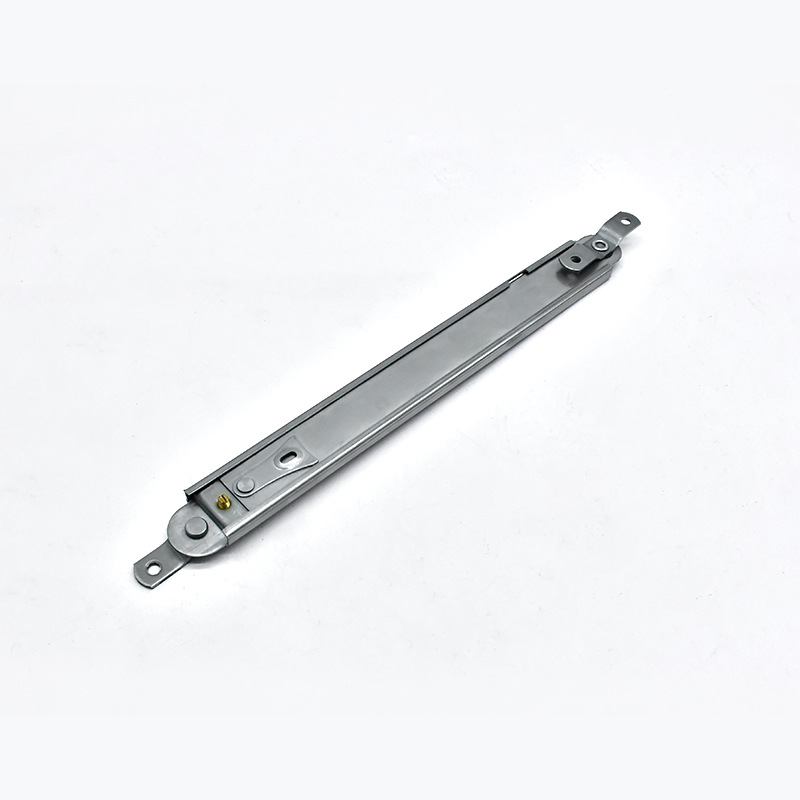

As fotos do produto mostram um conjunto telescópico plano com braços articulados e extremidades de fixação. O contorno fechado, os pontos de conexão e a direção da extensão são úteis na identificação da peça para um sistema de janelas.

Aplicação e ajuste

Verifique ambas as extremidades da haste telescópica

Para uma janela telescópica de ponto duplo, identifique ambas as conexões finais antes de comparar a extensão. Uma investigação deve mostrar como cada extremidade atende ao perfil da janela e como fica o suporte quando o caixilho é fechado. O comprimento total por si só não descreve essa relação.

• Fotografe ambas as conexões finais com o perfil de recebimento visível.
• Forneça o comprimento fechado e a extensão de trabalho necessários como dimensões separadas.
• Marque a direção de abertura pretendida e o espaço ao redor de cada pivô.

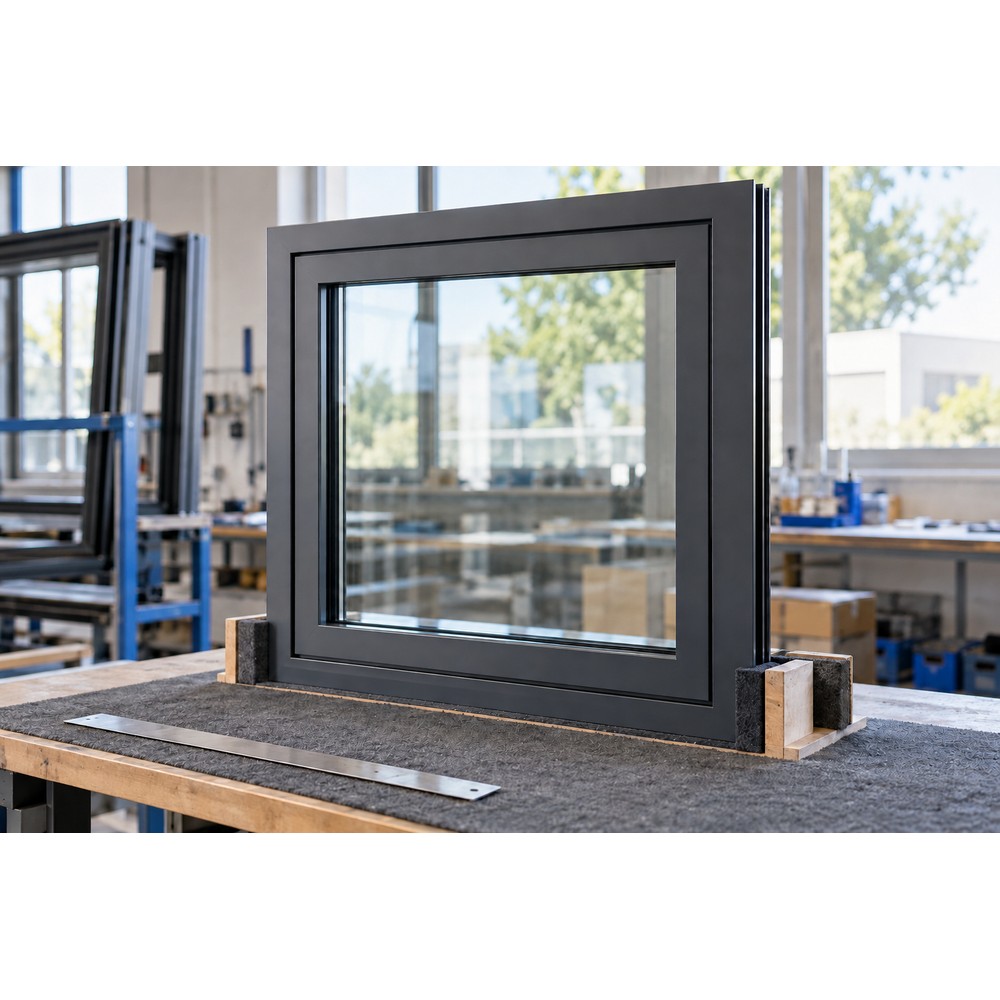

Coordenação de perfis

Compare o comprimento fechado e a extensão necessária com o espaço disponível na moldura e no caixilho.

Confirme a referência da peça e fotos da estadia existente antes de selecionar a peça.

Quando uma estadia telescópica existente precisa de correspondência

Para uma solicitação de substituição, mantenha o suporte e seus dois suportes de conexão juntos ao fazer as medições. Mostre o conjunto fechado antes de estendê-lo e registre a posição de trabalho pretendida. Uma conexão final que parece semelhante vista de cima pode ficar em um plano de montagem diferente, alterando a relação entre o suporte e a folha de abertura.

Informações para uma correspondência de configuração

• Referência de peça e fotos da estadia existente.
• Comprimento fechado, comprimento estendido e espaçamento entre furos de fixação.
• Sentido de abertura da janela, dimensões e peso do caixilho.
• Desenho do perfil, folga de montagem e quantidade necessária.

As duas extremidades devem ser medidas separadamente?

Sim. Registre o padrão de fixação de cada extremidade, a orientação do pivô e a posição relativa ao perfil. Forneça a distância entre as referências de montagem em ambas as posições necessárias para que o corpo telescópico possa ser revisado com suas conexões.
